Кабель канал перфорированный 60х60 "ИМПАКТ"

Подробное описание продукта, назначение и область применения

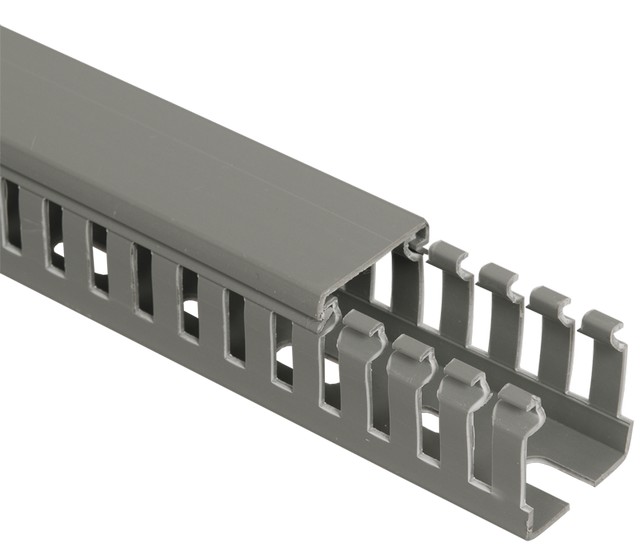

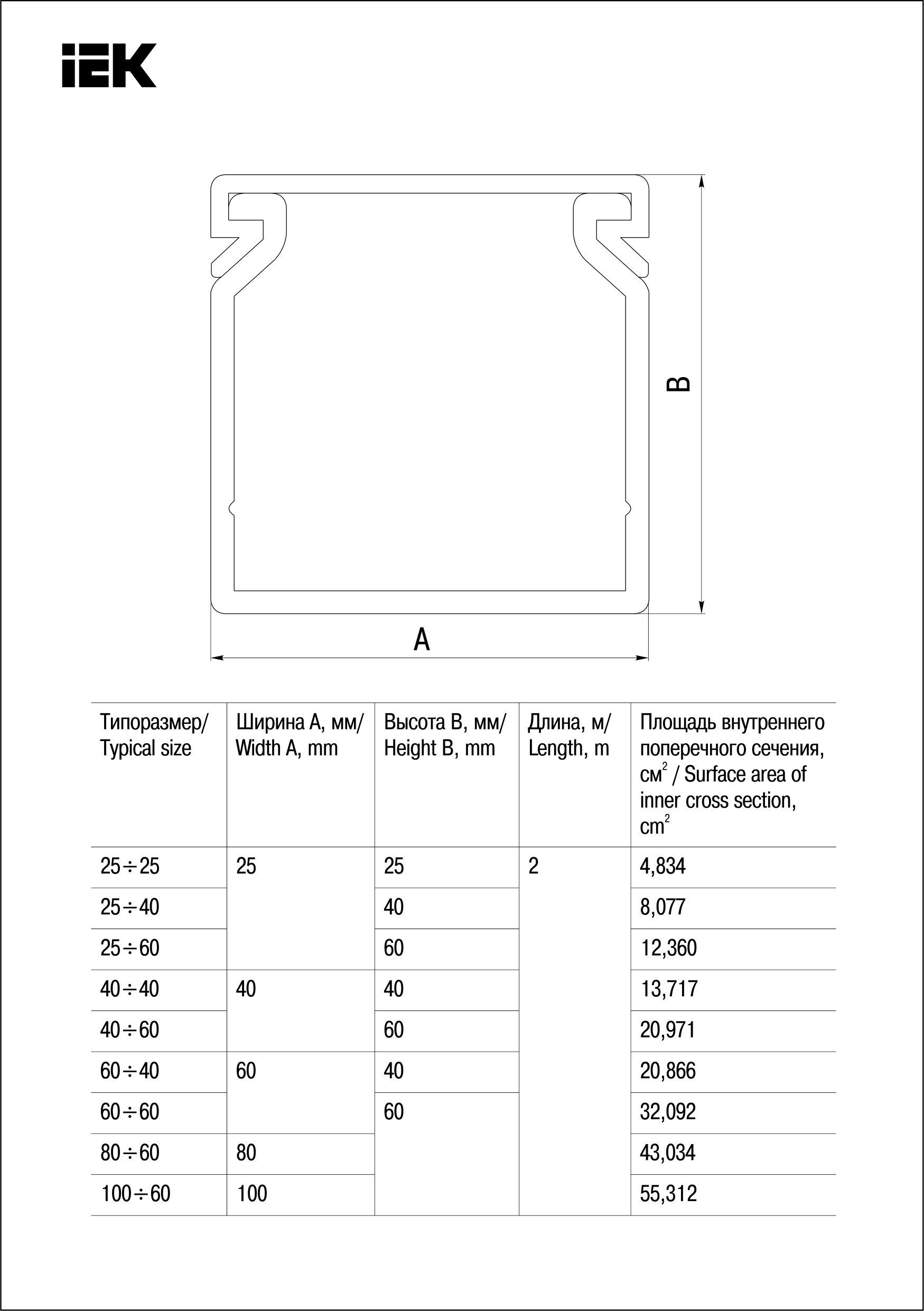

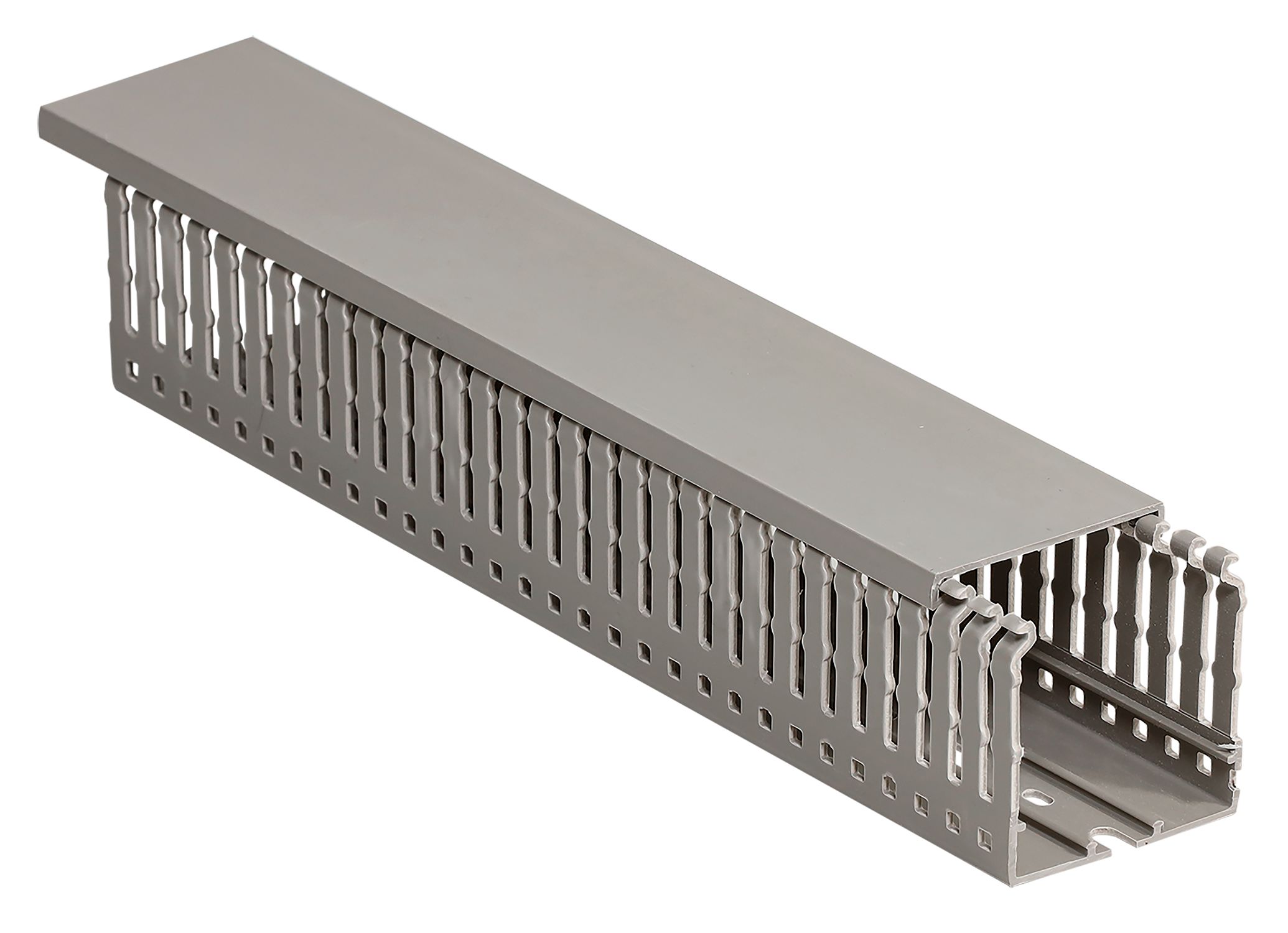

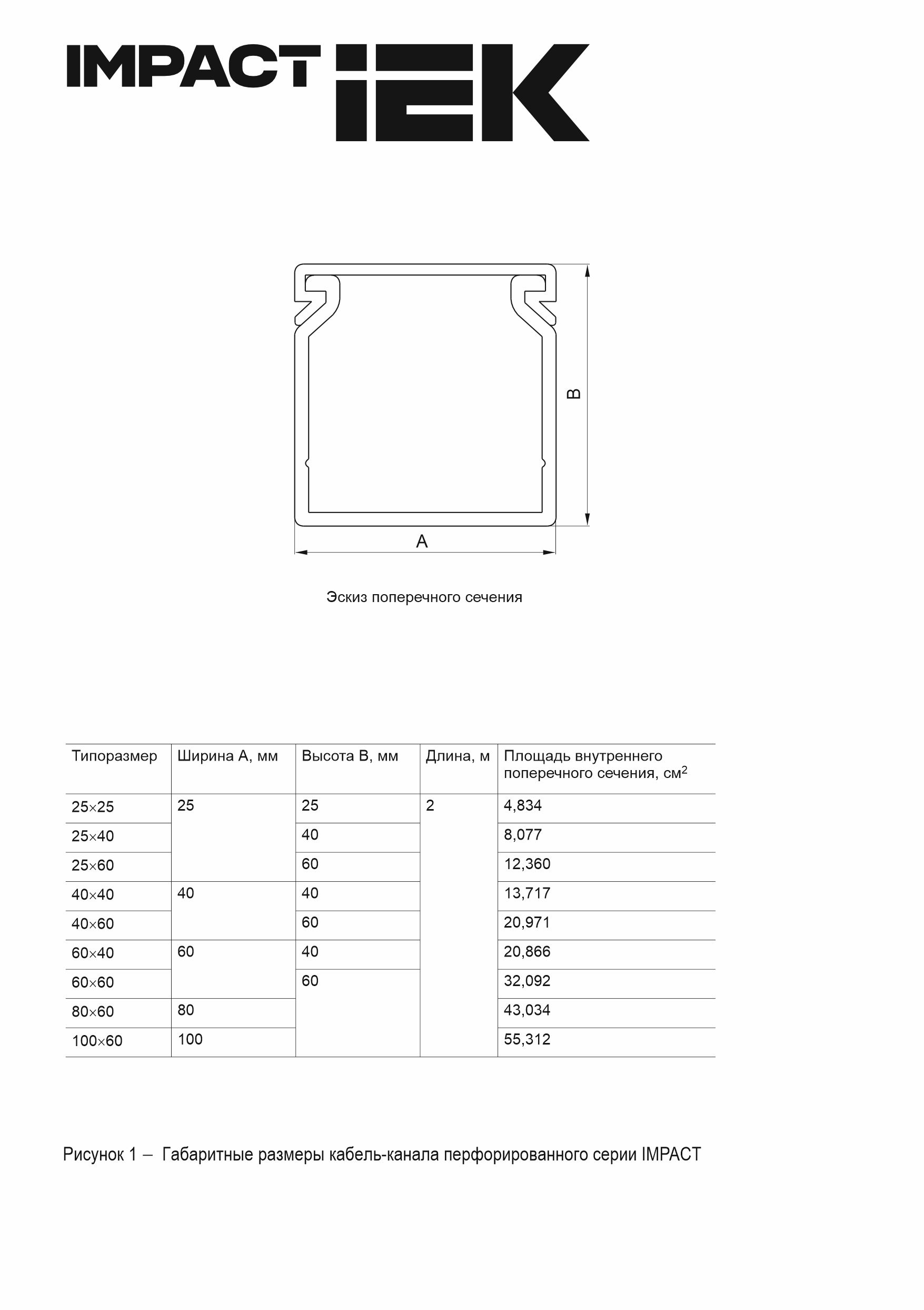

Перфорированный кабель-канал 60×60 мм «ИМПАКТ» от IEK — это квадратный профиль максимальной вместимости для организации сложных кабельных трасс внутри электрораспределительных щитов и шкафов автоматики. Серый пластик (цвет «серый камень» или «гранит») с щелевой перфорацией обеспечивает профессиональный вид внутренностей щита и маскирует загрязнения, неизбежные в процессе эксплуатации. Квадратное сечение 60×60 мм (полезная площадь 3187 мм²) делает этот канал одним из самых вместительных в линейке перфорированных изделий. Длина планки — 2000 мм. Перфорация выполнена с шагом 6 мм и шириной паза 4 мм по всем четырем сторонам (боковые стенки и основание), что обеспечивает максимальную гибкость при трассировке кабелей.
Квадратная форма профиля имеет важные преимущества: она позволяет создавать перекрестия и Т-образные ответвления без потери полезного объема, равномерно распределять кабели во всех направлениях, легко комбинировать горизонтальные и вертикальные трассы.
Способ крепления — через перфорированное основание на саморезы к монтажной панели шкафа или на DIN-рейку. Продукция соответствует ТУ 2291-001-18461115-2010, изготовлена из самозатухающего ПВХ, устойчива к воздействию температур от -15°C до +60°C.

Основные преимущества продукта данного размера
Максимальная вместимость для щитов: Квадратное сечение 60×60 мм позволяет разместить несколько рядов толстых силовых кабелей или большое количество слаботочных линий.
Универсальная геометрия: Квадратная форма идеальна для создания перекрестий, Т-образных и крестообразных ответвлений внутри щита без использования дополнительных фитингов.
Жесткость конструкции: Толстые стенки профиля выдерживают вес тяжелых пучков проводов без провисания даже при длине планки 2 метра.
Четырехсторонняя перфорация: Возможность вывода кабелей в любом направлении (вверх, вниз, влево, вправо) через боковые пазы.

Сценарии использования
Крупные ВРУ (вводно-распределительные устройства): Организация магистральных пучков от вводных автоматов к распределительным линиям, прокладка заземляющих шин.
АВР (автоматы ввода резерва): Разводка силовых цепей переключения между основным и резервным вводом, подключение контроллеров АВР.
Шкафы управления производственными линиями: Прокладка силовых кабелей к частотным преобразователям, сервоприводам, контакторам.
Щиты вентиляции и кондиционирования: Разводка цепей управления приточными установками, чиллерами, фанкойлами.
Котельные и тепловые пункты: Организация линий питания насосов, контроллеров, датчиков температуры и давления.
ЦОД и серверные: Разводка питания к серверным стойкам, прокладка линий связи внутри телекоммуникационных шкафов.

Рекомендации по монтажу
Квадратный перфорированный канал монтируется внутри корпусов электрощитов на заднюю, боковую или верхнюю монтажную панель. Перед установкой разработайте схему трассировки с учетом расположения всего оборудования: автоматов, УЗО, реле, контакторов, клеммных колодок.
Разметка: Нанесите на монтажную панель линии прохождения каналов с помощью маркера. Каналы должны располагаться на расстоянии не менее 20-30 мм от краев панели и не менее 10-15 мм от модульного оборудования для удобства монтажа проводов.
Крепление: Фиксируйте канал саморезами с прессшайбой через отверстия в основании. Шаг крепления — 20-30 см. Для планок длиной 2 метра обязательно установите минимум 3 точки крепления: по краям и в центре. При монтаже на DIN-рейку используйте специальные адаптеры-держатели.
Резка: Используйте ножовку по металлу с мелким зубом (24 зуба на дюйм) или болгарку с тонким диском (1 мм). После резки тщательно удалите заусенцы напильником или наждачной бумагой — острые края могут повредить изоляцию кабелей.
Формирование трасс: Квадратный профиль позволяет стыковать каналы под прямым углом, создавая Г-образные, Т-образные и крестообразные соединения. При стыковке оставляйте зазор 2-3 мм для компенсации теплового расширения. Для плотной стыковки можно использовать пластиковые соединители (если есть в наличии) или просто плотно подогнать торцы.
Укладка кабелей: Формируйте аккуратные пучки с помощью пластиковых стяжек (хомут-стяжек), пропуская их через боковые пазы перфорации. Не затягивайте стяжки чрезмерно — это может деформировать изоляцию. Для разделения силовых и слаботочных линий используйте отдельные каналы или устанавливайте внутренние перегородки (если конструкция позволяет).
Заполнение: Объем кабелей не должен превышать 60% от полезного сечения канала. Это обеспечивает нормальную вентиляцию, предотвращает перегрев и оставляет место для возможного расширения в будущем.

Доставка и оплата

Способы доставки
-Самовывоз бесплатно из пунктов выдачи в Караганде, Алматы, Астане, Шымкенте и Актобе. Срок хранения заказа — 7 календарных дней.
-Доставка транспортными компаниями СДЭК или EMS Казпочта. Стоимость и сроки рассчитываются по тарифам перевозчика.
-Курьерская доставка для крупных заказов — условия согласовываются индивидуально.

Способы оплаты
-Наличными в пункте самовывоза.
-Банковской картой Visa или Mastercard.
-Через личный кабинет на KaspiPay.
-Безналичный расчет для юридических лиц.
-Средствами на балансе личного кабинета на сайте.
-100% предоплата при заказе через сайт.

Важно: стоимость фиксируется после подтверждения заказа менеджером. Доставка оплачивается отдельно при оплате заказа.

Обзор бренда
IEK GROUP — ведущий производитель электротехнической продукции, предлагающий надежные и доступные решения для бытового и промышленного применения. Высокое качество и современные технологии обеспечивают стабильную работу изделий. Высокотехнологичное производство на 11 площадках по всей стране позволяет компании оперативно закрывать потребности рынка, гарантируя высочайшее качество и надежность своего оборудования.

Чем квадратный канал лучше прямоугольного?

Квадратный канал удобнее при плотной компоновке — даёт больше гибкости при разводке и размещении кабелей. Но принципиального преимущества по прочности или выводу кабелей нет — всё зависит от конструкции перфорации.

Можно ли сделать Т-образное ответвление без фитингов?

Можно сделать вырез в стенке канала и организовать ответвление без фитингов. Это распространённая практика в щитах, но важно аккуратно обработать кромки, чтобы не повредить изоляцию.

Какой максимальный вес пучка кабелей выдерживает?

Допустимая нагрузка напрямую не нормируется и зависит от шага крепления и основания. Для тяжёлых пучков кабелей рекомендуется уменьшать шаг крепления (до 20–25 см) и равномерно распределять нагрузку.

Подойдёт ли для щитов с плотной компоновкой модульных автоматов?

Подходит для щитов с плотной компоновкой, но важно оставлять зазор (обычно от 10 мм) для удобства монтажа и обслуживания. Трассу лучше продумывать заранее.
