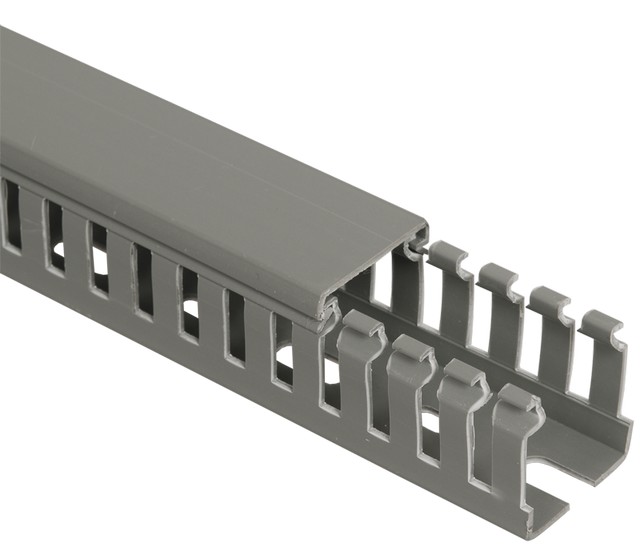

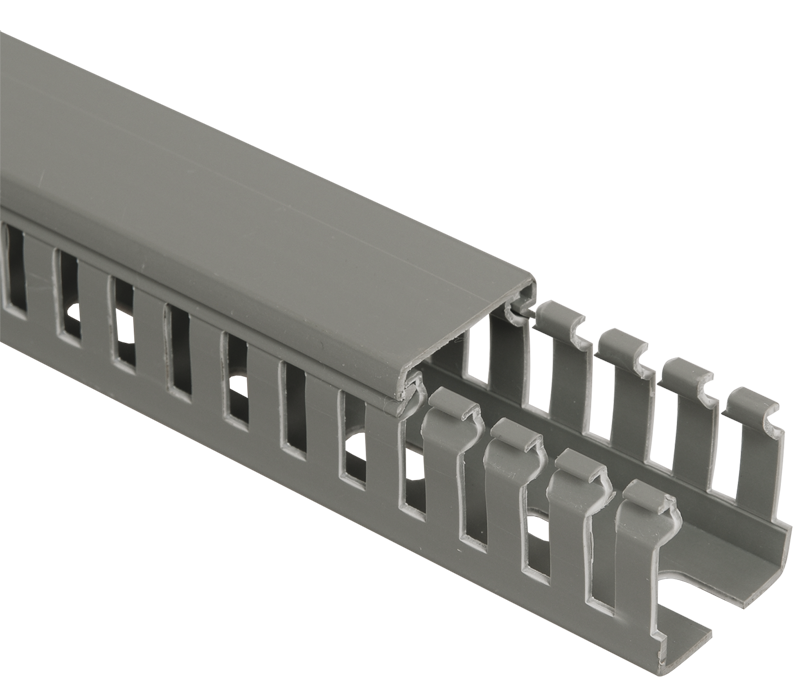

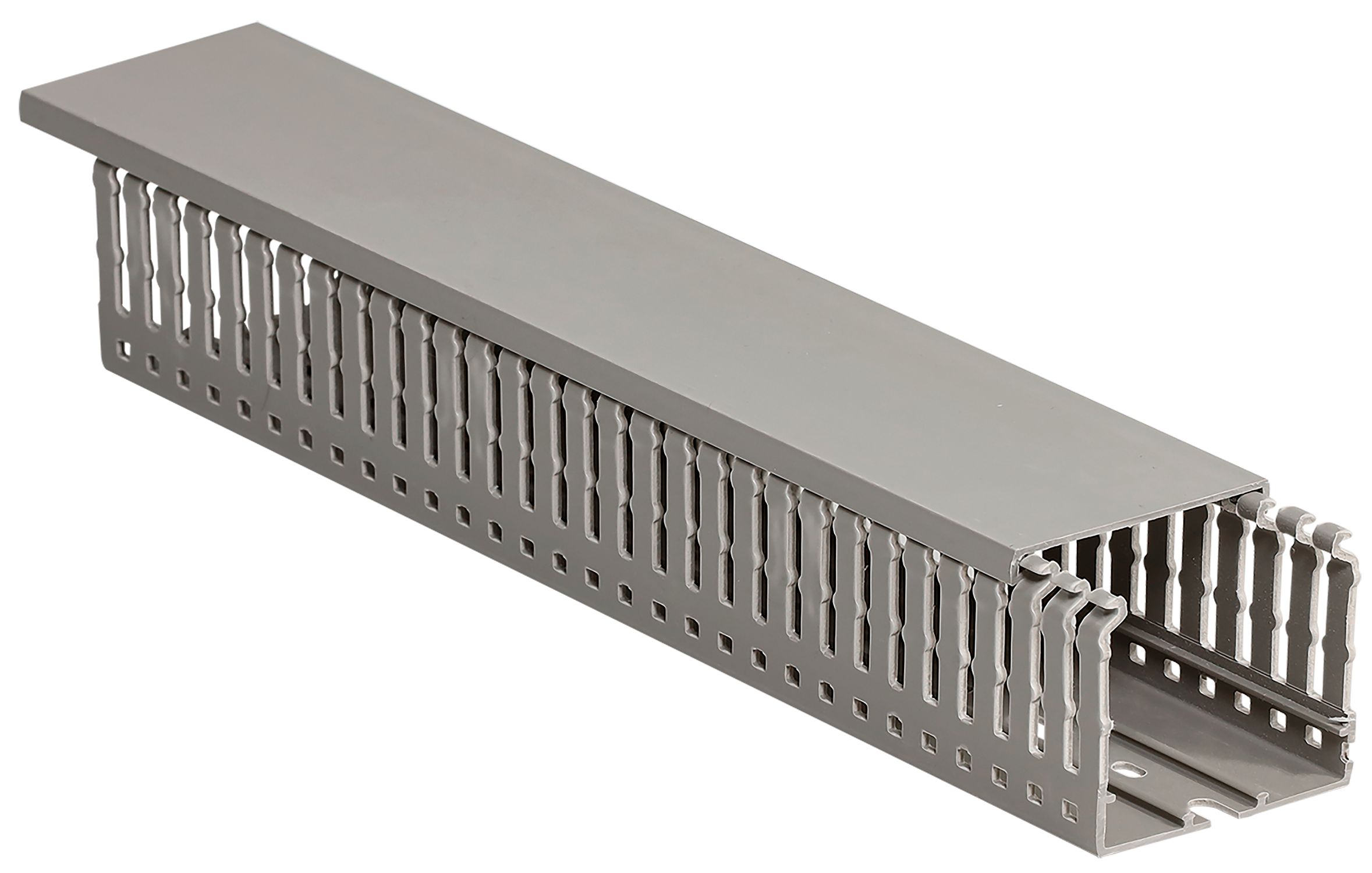

Кабель-канал перфорированный 60х40 "ИМПАКТ"

Подробное описание продукта, назначение и область применения
Перфорированный кабель-канал 60×40 мм из коллекции «ИМПАКТ» от IEK — это специализированное решение для внутренней организации пространства электрораспределительных щитов, шкафов автоматики и инженерных панелей. Изделие выполнено из прочного ПВХ серого цвета (оттенок «серый камень» или «гранит»), что обеспечивает эстетичный вид внутренностей щита и маскирует возможные загрязнения в процессе эксплуатации.

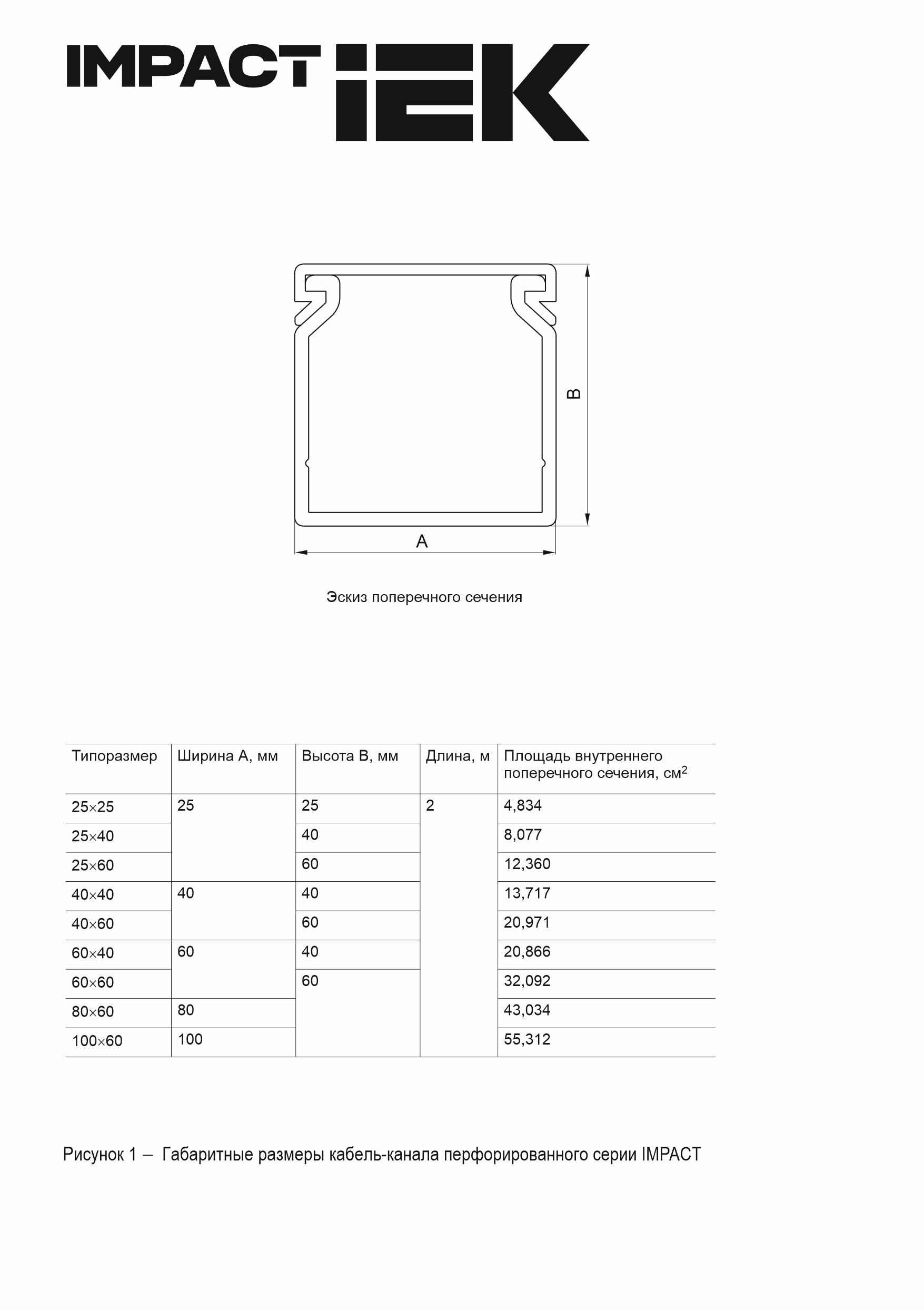

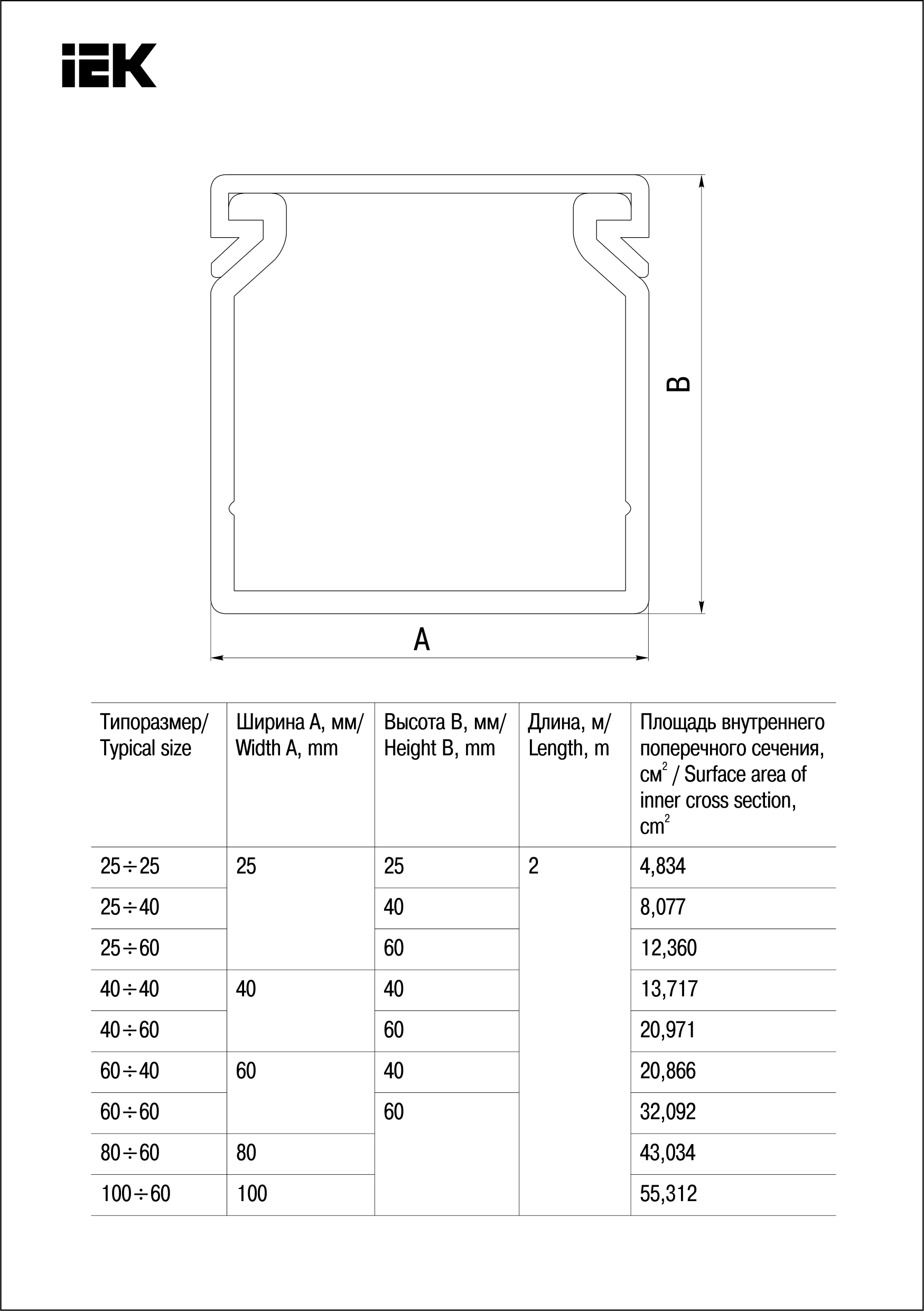

Конструкция канала отличается от стандартных кабель-каналов отсутствием глухой крышки (или наличием съемной крышки по запросу) и наличием щелевой перфорации по боковым стенкам и основанию. Параметры перфорации: шаг 6 мм, ширина паза 4 мм. Такая структура обеспечивает несколько важных функций: возможность вывода кабелей в любом месте без необходимости сверления дополнительных отверстий, улучшенную вентиляцию пучков проводов, снижение веса конструкции, удобство фиксации кабелей пластиковыми стяжками. Длина планки составляет 2000 мм, полезное сечение — 2047 мм², что позволяет разместить значительное количество проводов различного сечения.
Способ крепления — через перфорированное основание на саморезы к монтажной панели шкафа или на DIN-рейку с использованием специальных адаптеров. Продукция соответствует ТУ 2291-001-18461115-2010.

Основные преимущества продукта данного размера
Оптимальные габариты для щитового оборудования: Ширина 60 мм и высота 40 мм — стандартный размер для большинства распределительных щитов средней вместимости, позволяющий разместить 2-3 ряда проводов.
Щелевая перфорация: Позволяет выводить кабели под любым углом и в любом месте по длине канала, что особенно удобно при плотной компоновке оборудования.
Терморегуляция: Открытая конструкция с перфорацией обеспечивает естественную циркуляцию воздуха, предотвращая перегрев проводов при прохождении больших токов.
Удобство монтажа: Перфорация на основании упрощает крепление к монтажной панели — не нужно сверлить дополнительные отверстия, достаточно совместить пазы с отверстиями панели.

Сценарии использования
ВРУ (вводно-распределительные устройства): Организация аккуратных пучков силовых кабелей от вводного автомата к распределительным автоматам, прокладка заземляющих проводников.
Щиты учета электроэнергии: Разводка проводов от счетчиков к автоматам защиты, организация цепей измерения.
Шкафы автоматики (КИПиА): Прокладка сигнальных кабелей от датчиков к контроллерам, питание исполнительных механизмов, подключение реле и контакторов.
Щиты управления вентиляцией и кондиционированием: Разводка цепей управления, подключение частотных преобразователей, термостатов.
Пожарные щиты: Организация линий питания систем пожаротушения, прокладка шлейфов пожарной сигнализации.

Рекомендации по монтажу
Перфорированный канал монтируется исключительно внутри корпусов электрощитов на заднюю или боковую монтажную панель. Перед установкой разметьте места крепления с учетом расположения модульного оборудования (автоматов, УЗО, реле). Канал должен располагаться на расстоянии не менее 20-30 мм от краев панели для удобства монтажа проводов.
Крепление осуществляется саморезами с прессшайбой через отверстия в основании канала. Шаг крепления — 20-30 см. Для тяжелых пучков кабелей установите дополнительные точки крепления в центре планки. При резке используйте ножовку по металлу с мелким зубом или болгарку с тонким диском — это обеспечит ровный срез без заусенцев. После резки обязательно удалите заусенцы напильником или наждачной бумагой, чтобы не повредить изоляцию кабелей.
При укладке проводов формируйте аккуратные пучки с помощью пластиковых стяжек (хомут-стяжек), пропуская их через боковые пазы перфорации. Не затягивайте стяжки чрезмерно — это может деформировать изоляцию. Соблюдайте правило заполнения: объем кабелей не должен превышать 60% от полезного сечения канала для обеспечения нормальной вентиляции.

Важно: Разделяйте силовые и слаботочные линии! Используйте отдельные каналы или устанавливайте внутренние перегородки (если конструкция позволяет). Силовые кабели с напряжением 220/380В и слаботочные цепи 12/24В должны быть разнесены минимум на 50 мм или экранированы для предотвращения наводок.

Доставка и оплата

Способы доставки
-Самовывоз бесплатно из пунктов выдачи в Караганде, Алматы, Астане, Шымкенте и Актобе. Срок хранения заказа — 7 календарных дней.
-Доставка транспортными компаниями СДЭК или EMS Казпочта. Стоимость и сроки рассчитываются по тарифам перевозчика.
-Курьерская доставка для крупных заказов — условия согласовываются индивидуально.

Способы оплаты
-Наличными в пункте самовывоза.
-Банковской картой Visa или Mastercard.
-Через личный кабинет на KaspiPay.
-Безналичный расчет для юридических лиц.
-Средствами на балансе личного кабинета на сайте.
-100% предоплата при заказе через сайт.

Важно: стоимость фиксируется после подтверждения заказа менеджером. Доставка оплачивается отдельно при оплате заказа.

Обзор бренда
IEK GROUP — ведущий производитель электротехнической продукции, предлагающий надежные и доступные решения для бытового и промышленного применения. Высокое качество и современные технологии обеспечивают стабильную работу изделий. Высокотехнологичное производство на 11 площадках по всей стране позволяет компании оперативно закрывать потребности рынка, гарантируя высочайшее качество и надежность своего оборудования.

Можно ли крепить этот канал непосредственно на DIN-рейку?

Непосредственно к DIN-рейке кабель-канал не крепится, так как она предназначена для установки модульного оборудования, а не кабельных трасс.



Для монтажа кабель-канала используются монтажные панели щита или специальные адаптеры/держатели, если они предусмотрены системой производителя. В большинстве случаев канал крепится саморезами к монтажной панели.

Нужна ли крышка для перфорированного канала?

Внутри электрических щитов крышка не всегда обязательна, если конструкция щита исключает доступ к токоведущим частям и обеспечена защита от случайного прикосновения.



Однако на практике крышка чаще устанавливается для:

• защиты от пыли и случайного контакта
• улучшения внешнего вида и организации проводки
• предотвращения выпадения проводов


Как правильно вывести кабель через перфорацию, чтобы не повредить изоляцию?

При выводе кабеля через перфорированные отверстия важно исключить повреждение изоляции. Для этого применяются пластиковые втулки (громметы) или заводские защищённые кромки отверстий.



Если кромки острые, обязательно нужно использовать защиту. Для силовых кабелей это особенно важно, для сигнальных — желательно.

Сколько метров нужно на стандартный щит на 36 модулей?

Расход кабель-канала зависит от схемы разводки и количества групп, но в среднем:


• 3–5 метров — для стандартного щита 36 модулей
• при сложной разводке может потребоваться больше


Рекомендуется брать запас около 10–20% на подрезку, повороты и корректировку трассы.
