УЗО это: принцип работы, отличие от дифавтомата

При выборе защитных устройств для электросети многие сталкиваются с путаницей: УЗО или дифавтомат, в чем разница и что лучше подойдет для конкретных условий эксплуатации?

Эта статья даст исчерпывающие ответы на все вопросы: что представляет собой каждое из устройств, как работает защита от утечки тока, чем отличаются приборы друг от друга, как правильно выбирать параметры и подключить оборудование самостоятельно или с помощью профессионалов. Рассмотрим основные характеристики, сравним два типа защитных конструкций и предложим практические советы по монтажу.

Что такое УЗО и для чего оно нужно?

УЗО выступает ключевым элементом электробезопасности, защищающим людей от поражения электрическим током при утечках в сети. Этот тип выключателей обеспечивает надежную защиту как в бытовых помещениях, так и на промышленных объектах, мгновенно реагируя на отклонения от нормального режима работы проводки. Устройства выполняют важнейшую функцию — предотвращают поражение током, относятся к обязательным элементам электробезопасности и работают вместе с другими защитными компонентами.

УЗО: расшифровка, виды, принцип работы

УЗО расшифровывается как устройство защитного отключения. Данное электромеханическое устройство контролирует баланс между входящим и исходящим током в цепи. Главная задача УЗО — моментально отключить питание при выявлении утечки тока. Это происходит в момент повреждения изоляции проводов или корпуса прибора.

В отличие от других выключателей, УЗО срабатывает исключительно при утечке тока, и не защищает от перегрузок или короткого замыкания. Понимание этого различия помогает правильно подбирать защитные устройства разных типов для конкретных задач. Внутри конструкции находится дифференциальный трансформатор и электромагнитный расцепитель, а тепловоевоздействие тока учитывается в работе автоматических выключателей.

• Относительно количества полюсов: с двумя полюсами (применяются в однофазных сетях) и с четырьмя полюсами (предназначены для трехфазных сетей).
• По типу управления: электронные и электромеханические
• По чувствительности: с различным номинальным значением тока срабатывания

Характеристики УЗО определяются моделью и производителем. При выборе устройства следует учитывать номинальный ток, порог срабатывания при утечке и скорость отключения. На корпусе всегда указана подробная информация о параметрах, что позволяет подобрать прибор нужного размера для конкретной задачи.

Назначение УЗО включают противопожарное обеспечение: устройство постоянно контролирует дифференциальный ток, предотвращая опасные ситуации. Внутри устройства находится трансформатор тока, постоянно сравнивающий показатели входящего и исходящего тока.

В нормальном режиме ток, проходящий через фазы и нулевой провод, равен нулю (баланс токов). При возникновении утечки (например, когда человек касается оголенного провода или металлические части электроприборов оказываются под напряжением) часть тока уходит через тело в землю, создавая разницу между входящим и исходящим током. Когда эта разница превышает установленный порог, УЗО срабатывает и отключает питание. Защита сработает именно в тот момент, когда появится опасность для потребителя.

Дифавтомат (АВДТ) представляет собой комбинированное устройство, объединяющее в одном корпусе сразу два прибора: УЗО и автоматический выключатель. По сути, дифавтомат = УЗО + автомат, что позволяет обеспечить комплексную защиту электросети одновременно от трех опасных ситуаций: утечки тока, перегрузки сети и короткого замыкания. При обнаружении любой из этих неисправностей дифавтомат мгновенно отключает подачу электроэнергии, предотвращая поражение током и возгорание проводки.

Хотя устройство сложнее поконструкции, его преимущество — компактное размещение в коробке щитка.

Чем отличается УЗО от дифавтомата — простыми словами

Главное отличие УЗО от дифавтомата заключается в функциональности. УЗО предназначено только для защиты от утечки тока, тогда как дифавтомат совмещает функции УЗО и автоматического выключателя.

Дифавтомат используется для предотвращения удара током при утечках, а также защищает электросеть от перегрузок, повреждения и возгорания, вызванного коротким замыканием. Это комбинированное устройство с более широким спектром применения.

Разница между ними заметна и визуально. На корпусе УЗО указывается только значение номинального тока. На дифавтомате перед значением тока стоит буква (B, C или D), обозначающая тип времятоковой характеристики.

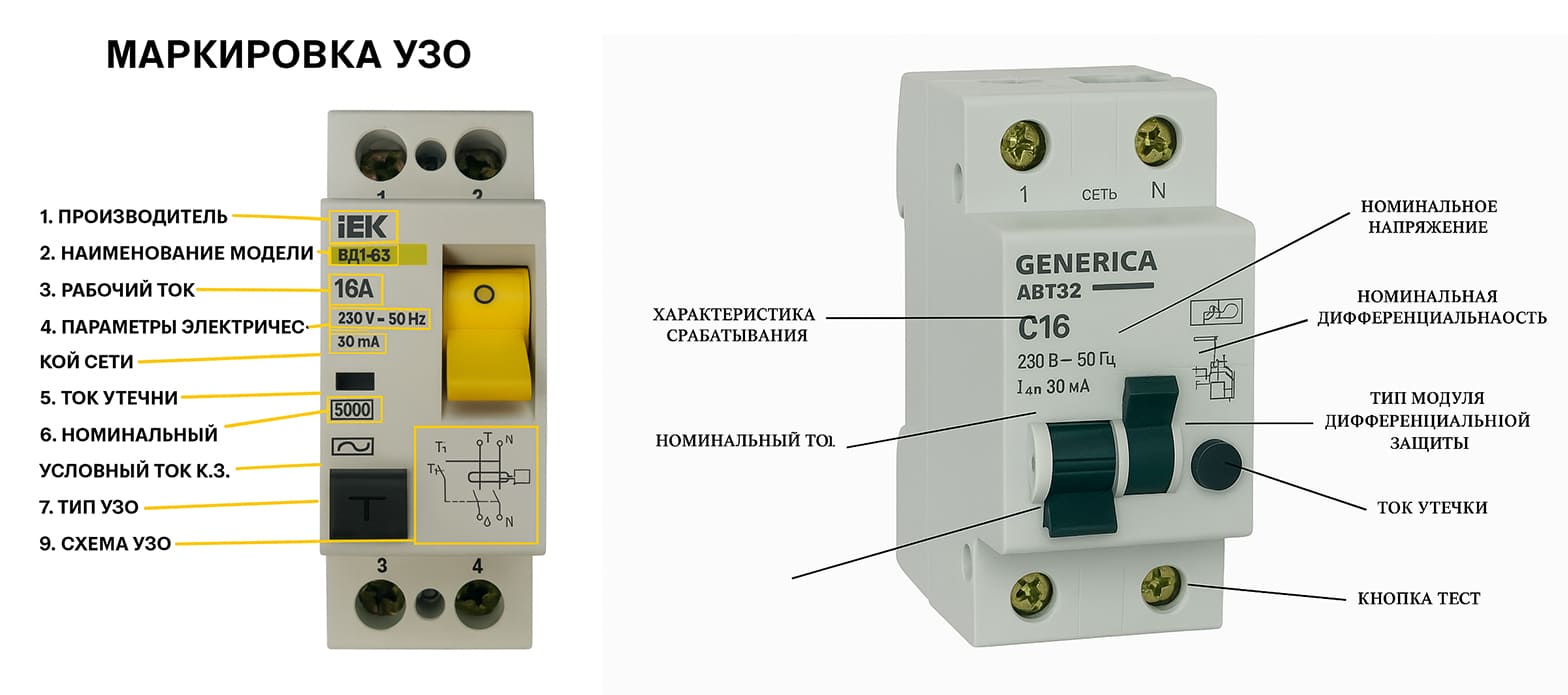

Маркировка на корпусе устройств позволяет быстро понять, какой прибор перед вами. На УЗО указывается только номинальный ток (например, 25А) и ток утечки (30 мА) — эти два параметра считаются основными для данного типа защиты. На дифавтомате же перед номиналом тока стоит буква характеристики расцепителя (B, C или D), например C16, что сразу выдает в нем наличие встроенного автомата.

Добавить два изображения с кнопкой Тест

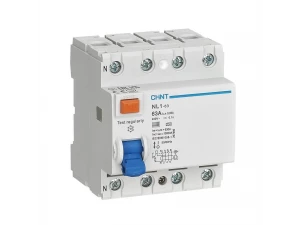

Кнопка «Тест» присутствует на обоих устройствах и служит для периодической проверки работоспособности, поэтому не является отличительным признаком. Ее нужно использовать не реже раза в месяц, (хотя ПУЭ рекомендуют 1 раз в квартал) — делать это нужно регулярно, чтобы проверять исправность механизма защиты.

Схемы подключения

При осмотре схемы на самих устройствах видно, что дифавтомат, помимо трансформатора, имеет обмотки расцепителей, отсутствующие в УЗО. Подключение и монтаж должен выполнять электрик со специальным инструментом, так как схема сложная и требует профессионального подхода.

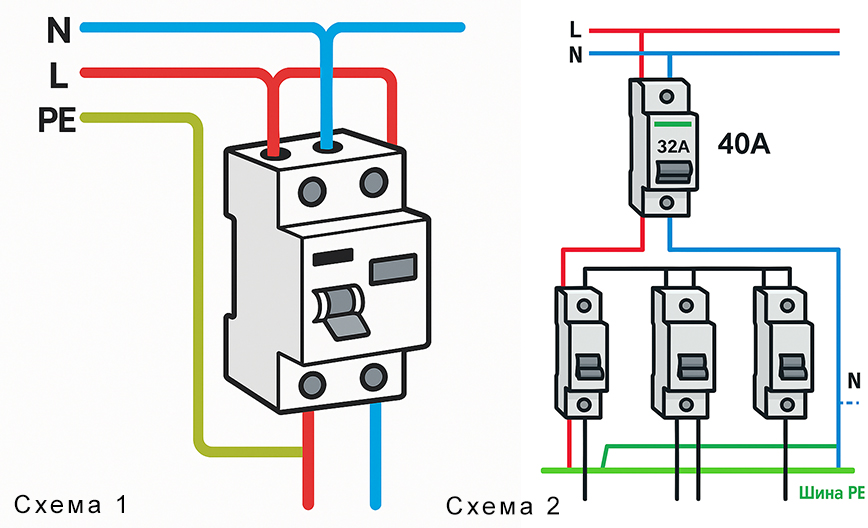

Схема 1: Подключение дифавтомата

Схема 2: Подключение связки УЗО + Автоматический выключатель

Описание схемы работы УЗО

1. Ток проходит через первичную обмотку трансформатора (фазный провод)
2. Далее через вторичную обмотку (нулевой провод)
3. Обе обмотки формируют магнитные потоки, которые в штатном режиме уравновешивают друг друга
4. При утечке тока магнитные потоки становятся неравными
5. В контрольной обмотке возникает ток
6. Этот ток запускает реле, размыкающее контакты и отключающее цепи

УЗО реагирует на утечки тока от 10 до 30 мА. В бытовых помещениях обычно устанавливают устройства с порогом срабатывания 30 мА — этого достаточно для защиты от опасного воздействия электрического тока.

УЗО является важным компонентом системы заземления и защищает от поражения током в случае контакта с токоведущими частями. Устройства данного типа часто монтируются в местах с повышенной влажностью, где риск поражения током выше.

При монтаже УЗО обязательно соблюдайте правила подключения. Необходимо точно определить фазы и нейтраль, а также учесть общее потребление тока в линии. Для разных групп электроприборов (кухонная техника, освещение, розетки) часто устанавливаются отдельные устройства защитного отключения. Кабель и проводники должны соответствовать требованиям безопасности.

Что лучше выбрать: УЗО или АВДТ

При выборе защитного оборудования для электросети важно понимать особенности каждого варианта. Решение зависит от задач, бюджета и размера распределительного щитка.

Когда стоит выбрать УЗО + Автомат

Связка УЗО с автоматическим выключателем подходит в следующих случаях:

• Ограниченный бюджет — стоимость двух отдельных устройств ниже цены дифавтомата
• Достаточно места в распределительном щитке большого размера
• Нужна точная диагностика при срабатывании: выбило автомат — короткое замыкание или перегрузка, сработало УЗО — утечка тока
• Требуется быстрое определение причины отключения без дополнительных проверок

Когда лучше поставить дифавтомат

Дифференциальный автомат становится предпочтительным выбором при:

• Ограниченном пространстве в щитке — одно устройство вместо двух экономит место
• Монтаже в коробке маленькой величины
• Необходимости упрощенной установки электромонтажных систем
• Работе с компактными решениями в сложных условиях

Минус дифавтомата — при срабатывании потребуется дополнительная проверка для выявления причины отключения (утечка или короткое замыкание).

Рекомендации по выбору параметров

Номинал устройства подбирается по максимальной нагрузке линии:

• 16А с током утечки 30 мА — для розеток кухни, стиральной машины, теплого пола
• 25-40А — для вводного УЗО в квартире
• 10-16А с чувствительностью 10 мА — для ванной комнаты с повышенной влажностью

Ток утечки 30 мА защищает человека от поражения током, а 100–300 мА применяется для противопожарной защиты. При скрытой проводке учитывайте длину кабеля и естественные токи утечки — они не должны превышать трети от номинального значения срабатывания.

• УЗО устанавливается отдельно, когда линия уже защищена автоматическим выключателем от перегрузок и короткого замыкания
• Дифавтомат применяется при необходимости экономии места в электрощите или для комплексной защиты линии

Важно грамотно рассчитать параметры устройств для каждой группы электропроводки. Например, для ванной комнаты требуется УЗО с более высокой чувствительностью.

УЗО работает независимо от уровня напряжения в сети и срабатывает исключительно при наличии утечки тока. Дифавтомат имеет два независимых механизма отключения — один реагирует на утечку тока (как УЗО), другой — на превышение номинальной мощности или короткое замыкание.

Оба типа выключателей оснащены индикаторами состояния и разъемами для подключения проводов. После срабатывания возврат в рабочее положение выполняется вручную с помощью специального рычага.

Ответы на частые вопросы об УЗО и дифавтоматах (FAQ)

Сколько автоматов можно подключить к одному УЗО?

К каждому УЗО можно подключать несколько автоматов, если их общая возможная нагрузка не превышает номинал УЗО. Само УЗО выбирают по максимальному рабочему току всей группы. В быту часто ставят несколько автоматов меньшего номинала под одно УЗО — это нормально, если нагрузка рассчитана правильно и УЗО не будет перегружено. Важно учитывать, что при подключении большого количества автоматов увеличивается суммарная величина токов утечки, что может привести к ложному срабатыванию. По этому в распределительных щитках часто используют несколько УЗО для разных групп потребителей, что позволяет точно локализовать неисправность и не отключать всю квартиру одновременно.

Как выбрать УЗО и дифавтомат по номиналу и току утечки?

Номинал устройства выбирают исходя из максимальной мощности подключаемых электроприборов и сечения проводников. Для отдельной группы розеток с нагрузкой до 3,5 кВт подойдет УЗО на16А, для более мощных линий — 25А, 32А или 40А. Ток утечки выбирают в зависимости от назначения: 30 мА для защиты людей в жилых помещениях (это самый распространенный вариант), 10 мА для помещений с повышенной опасностью (ванная, детская комната), 100–300 мА для вводных противопожарных УЗО. Тип AC подходит для обычной бытовой техники, тип, А — для приборов с электронным управлением (стиральные машины, компьютеры).

Дифференциальный ток утечки должен в 3 раза превышать расчетный с учетом естественной утечки в проводке. Полезная информацияо параметрах всегда указана на корпусе прибора.

Можно ли поставить дифавтомат после УЗО?

Теоретически возможно установить дифавтомат после УЗО, однако такая схема не имеет практического смысла и считается нерациональной. Дифавтомат уже содержит встроенную защиту от утечки тока, аналогичноУЗО, поэтому их совместное использование в одной линии создает дублирование функций. Это приведет к неоправданному увеличению стоимости материалов и усложнению электрической схемы.

Правильнее использовать либо связку УЗО + автомат, либо самостоятельно работающий дифавтомат. В распределительном щитке обычно устанавливают вводное УЗО на весь дом с током утечки 100–300 мА для противопожарной защиты, а на отдельные группы — либо УЗО на 30 мА с автоматами, либо дифавтоматы на 30 мА. В случае необходимости ремонт или замену провести намного проще.

Выбор между УЗО и дифавтоматом — это не вопрос «хорошего» или «плохого» устройства, а подбор решения под конкретную задачу. Оба варианта обеспечивают защиту от утечки тока и при правильном монтаже гарантируют электробезопасность. Связка УЗО с автоматом предпочтительна, когда важна экономия средств и простота диагностики, дифавтомат — когда критично место в щитке и требуется компактное решение.

Главное — грамотно рассчитать параметры устройств, учесть особенности электрической сети и соблюсти все требования безопасности при установке, возможно, обратившись к профессионалам для сложных схем подключения.
