Автоматы защиты электросети: какие бывают, характеристики срабатывания
Автоматический выключатель (автомат) — это устройство, предназначенное для включения или отключения (коммутации) тока в цепи, защиты электропроводки и электрических приборов от перегрузки и короткого замыкания. Назначение данных устройств — обеспечить надежную защиту электрической сети при аварийных ситуациях.
Для чего нужен автомат?
Электрические выключатели выполняют две основные задачи. Во-первых, автомат обеспечивает возможность управления — при необходимости можно обесточить конкретный участок цепи или, наоборот, подключить его. Во-вторых, выключатели защищают сеть: отключают цепь, если значения протекающего в цепи тока превысят допустимые или если в цепи возникнет короткое замыкание.
Современные автоматы выполняют работу по принципу защитного расцепителя, который срабатывает при возникновении аварийных ситуаций, таких как короткое замыкание или перегрузка.
Как устроены автоматы?
Автоматические выключатели делятся на несколько основных разновидностей по разным критериям: по назначению, принципу действия, характеристикам отключения и количеству полюсов. Их конструкция состоит из нескольких элементов. В основном используют электромагнитный расцепитель и биметаллическую пластину. Механизм электрического автомата включает специальные камеры для гашения дуги, которые позволяют безопасно разорвать цепь.
Подробнее об этом — в видео от производителя.
Что означают буквы и цифры в маркировке автомата?
На корпусе электрического выключателя можно увидеть символы различного вида. Зашифрованы в них основные характеристики:
Важная особенность: все параметры наносятся на корпус устройства несмываемой краской. Поэтому определить их можно даже для выключателя, уже установленного в щитке автомата.

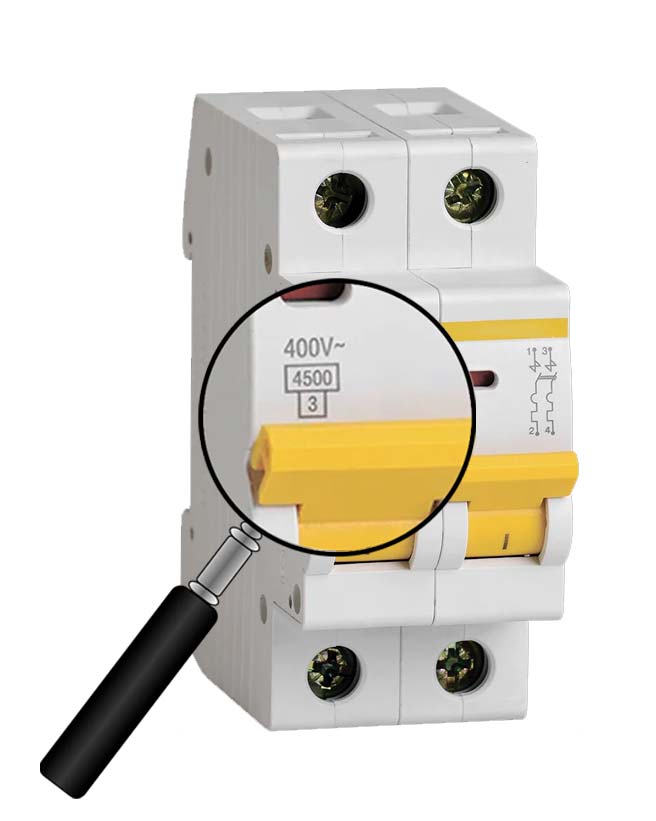

Предельная отключающая способность — этот параметр показывает, при каком максимальном токе короткого замыкания автомат разомкнет электрическую цепь и останется работоспособным. Для бытовых нужд жилых помещениях достаточно 4500-6000 А.
Предельная отключающая способность.;Этот параметр показывает, при каком максимальном токе короткого замыкания, автомат разомкнет цепь и останется работоспособным. Для бытовых нужд обычной квартиры достаточно 4500 - 6000 А.

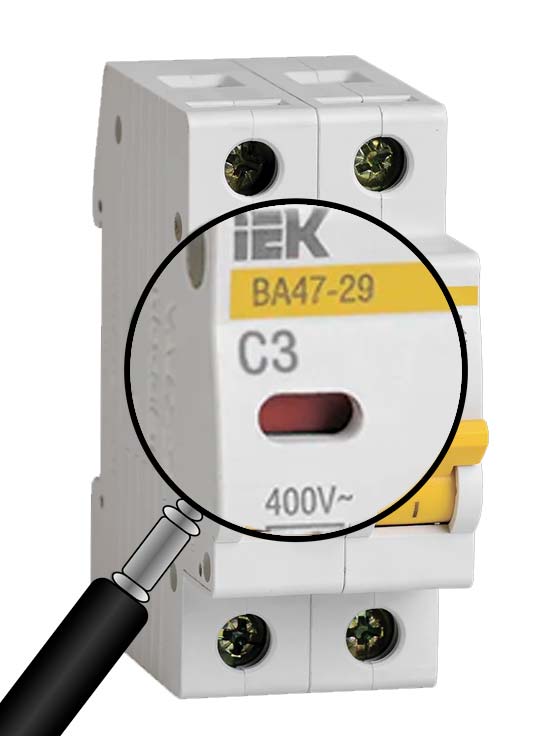

Ниже предельной отключающей способности автомата на его корпусе указывается класс токоограничения. Чем больше эта цифра, тем быстрее срабатывает автоматический выключатель.
|
Класс токоограничения выключателя |
Время срабатывания |
Примечания |
|
1 |
Больше 10 мс |
Не маркируется |
|
2 |
От 6 до 10 мс |
|
|
3 |
2-6 мс |
|
Еще двумя важными характеристиками являются категория (обозначается латинской буквой) и номинальный ток автоматического выключателя (цифра).
Значение номинального тока показывает, максимальную силу тока в амперах которую устройство способно длительно проводить при температуре 300С. При других температурах изменится время срабатывания. Выбор выключателей большой — от устройств с минимальным номиналом 1А до мощных автоматов на 63А и более.
Следует учитывать: номинальный ток автомата должен быть меньше максимального тока проводки. Например, для электрической сети с максимальным током 25А (кабель 2,5 мм) требуется выключатель 16А, а не 25А.
О чем говорит категория (или токовременные характеристики)?
|
Категория |
Превышение номинального тока |
Сфера применения выключателя |
|
A |
На 30% |
Для электрических сетей с чувствительной техникой (например приборы имеющие в составе полупроводники которые не выдерживают даже кратковременного нагрева) |
|
B |
В 3-5 раз |
Для бытовой техники с низкими пусковыми токами использования в отдельных ветвях освещения |
|
C |
В 5-10 раз. Срабатывает мгновенно за 0,02-0,1с |
Универсальный тип автоматов для бытовых электрических сетей и розеточных групп. |
|
D |
В 10-20 раз. А тепловой расцепитель срабатывает за 0,4 с при перегреве. |
Устанавливают на вводе сооружения, промышленных сетях с оборудованием имеющим высокие пусковые токи. |
|
K |
В 8-12 раз (переменный ток), в 10-14 In раз (постоянный) |
Специальный автоматический выключатель для промышленных объектов с высокой чувствительностью к КЗ и больших пусковых токах (сварка, насосы) |
|
Z |
В 2-3 раза для постоянного и переменного тока |
Самый быстрый автомат. Для специфических устройств. Например, чувствительной электроники. Срабатывает при очень низком токе КЗ (короткого замыкания) |
Количество полюсов в выключателе.
|
Полюса |
Применение |
|
1 |
Однофазные сети для защиты отдельных линий. Особенность в том что отключает только фазу оставляя нулевой провод под напряжением |
|
2 |
В сети 220В — как вводные, для однофазной сети. Защита мощной бытовой техники |
|
3 |
Трехфазные электрические сети 380В питающие промышленное оборудование. |
|
4 |
Трехфазные сети 380В с заземлением. Другими словами на четырехпроводных трехфазных сетях. |
Помимо указанных параметров, на корпусе отмечают номинальное напряжение (230 или 380 В), тип тока и другую информацию производителя.
Подбор автоматических электрических выключателей — серьезная задача. Правильный выбор позволит избежать проблем от выхода оборудования из строя до повреждения изоляции и возгорания. При этом важно учитывать вид нагрузки и особенности питания конкретного объекта. Специалистам рекомендуется использовать надежные модели выключателей для защиты электрических цепей дома, офиса или производства.
Автоматические выключатели — самые распространенные и универсальные защитные устройства для электросетей разных видов и назначения.
Выбрать и купить автоматические выключатели в Казахстане подходящего типа и характеристик вы можете в нашем каталоге. Покупка у официального дилера гарантирует соответствие всех моделей требованиям безопасности, а большой ассортимент моделей позволяет сделать правильный выбор для любых задач электрической сети.
