Как удлинить силовой кабель: методы и правила безопасности

Нарастить кабель силовой медный или алюминиевый — распространенный запрос при монтаже электропроводки, ремонте бытовой техники или подключении промышленного оборудования. Неправильное соединение проводов может привести к перегреву, короткому замыканию и даже пожару.

Рассмотрим проверенные методы удлинения кабелей, необходимые инструменты и расходные материалы, а также основные правила безопасности при работе с электрическими сетями.

Когда нужно удлинить или нарастить силовой кабель

Необходимость наращивания кабелей возникает в различных ситуациях. При переносе розетки или выключателя в другое место стены часто не хватает длины существующей проводки. Ремонт поврежденного участка требует соединения новых и старых концов проводников. Подключение электрооборудования на удаленном расстоянии от источника питания также вызывает потребность в удлинении силовых линий.

В промышленных условиях наращивать кабели приходится при модернизации систем управления, установке дополнительного оборудования или прокладке новых линий электропередачи. Для сигнализации и слаботочных систем удлинение проводов обеспечивает целостность сигнала на большом расстоянии. При монтаже электропроводки в доме из-за короткого участка провода электрик вынужден использовать методы соединения для достижения нужной точки подключения.

Обзор методов наращивания силовых кабелей

Существует несколько способов соединить токопроводящих жилы кабелей.

• Опрессовка гильзами обеспечивает надежный контакт и подходит для работы с медными и алюминиевыми проводниками.
• Пайка создает прочное соединение с минимальным сопротивлением, но требует навыков работы с паяльником и припоем.
• Клеммные колодки позволяют быстро выполнить монтаж без специального инструмента.
• Сварка жил является наиболее надежным методом для силовых линий с большим сечением.

Использование разъемов и коннекторов упрощает процесс разборки соединения при необходимости обслуживания. Для высоковольтных промышленных кабелей применяются соединительные муфты с сечением жил от 16 квадратных миллиметров.

Недопустимые способы соединения

Обычная скрутка без дополнительной фиксации категорически запрещена правилами устройства электроустановок. Место скрутки нагревается из-за повышенного сопротивления, что может привести к возгоранию изоляции. Соединение меди с алюминием напрямую создает гальваническую пару, которая окисляется и разрушается со временем.

Использование изоленты как единственного метода изоляции не обеспечивает должную защиту от влаги и механических повреждений. Зажимы с плохим контактом или недостаточным усилием затяжки греются и создают риск короткого замыкания. Любое соединение проводов должно находиться в распределительной коробке или специальной муфте, а не внутри стены без доступа.

Пошаговые инструкции по наращиванию силового кабеля

Соединение силового кабеля с помощью гильз и термоусаживаемых муфт

Итоговое время: 20-30 минут на одно соединение

Стоимость: 80 - 130 рублей (500-800 тенге): гильзы, термоусадочная трубка

Инструменты:

• Пресс-клещи для опрессовки
• Строительный фен или газовая горелка
• Стриппер или монтажный нож
• Рулетка и маркер

Расходные материалы:

• Соединительные гильзы (медные или алюминиевые)
• Термоусаживаемая трубка
• Кабель для наращивания соответствующего сечения

Описание:

Снимите внешнюю оболочку кабеля на длину 8-10 сантиметров с обоих концов, которые требуется соединить.

Зачистите изоляцию каждой жилы на 20-25 миллиметров, используя стриппер для предотвращения повреждения токопроводящих жил.

Подберите гильзы по материалу проводников — медные для меди, алюминиевые для алюминия или специальные медно-алюминиевые для соединения разных металлов.

Наденьте термоусаживаемую трубку на один из кабелей перед началом опрессовки, иначе потом это сделать не получится.

Вставьте зачищенные концы жил в гильзу с двух сторон до упора, следя за тем, чтобы они входили на полную глубину.

Выполните опрессовку пресс-клещами, делая 2-3 обжима по длине гильзы для надежной фиксации.

Сдвиньте термоусадочную трубку на место соединения с небольшим запасом по краям.

Прогрейте трубку строительным феном, равномерно водя им по окружности и длине соединения. Температура усадки в основном не должна превышать 200 градусов Цельсия (рекомендация, однако, не универсальна, лучше ориентироваться на паспорт изделия), чтобы избежать повреждения изоляции кабеля. Трубка плотно охватит гильзу, создавая герметичную изоляцию.

Повторите процесс для каждой жилы кабеля, соединяя парами соответствующие проводники.

Уложите соединенные жилы в распределительную коробку или наденьте на весь пучок дополнительную термоусадочную муфту большого диаметра.

Проверьте надежность соединения легким подергиванием — проводники не должны вытягиваться из гильз.

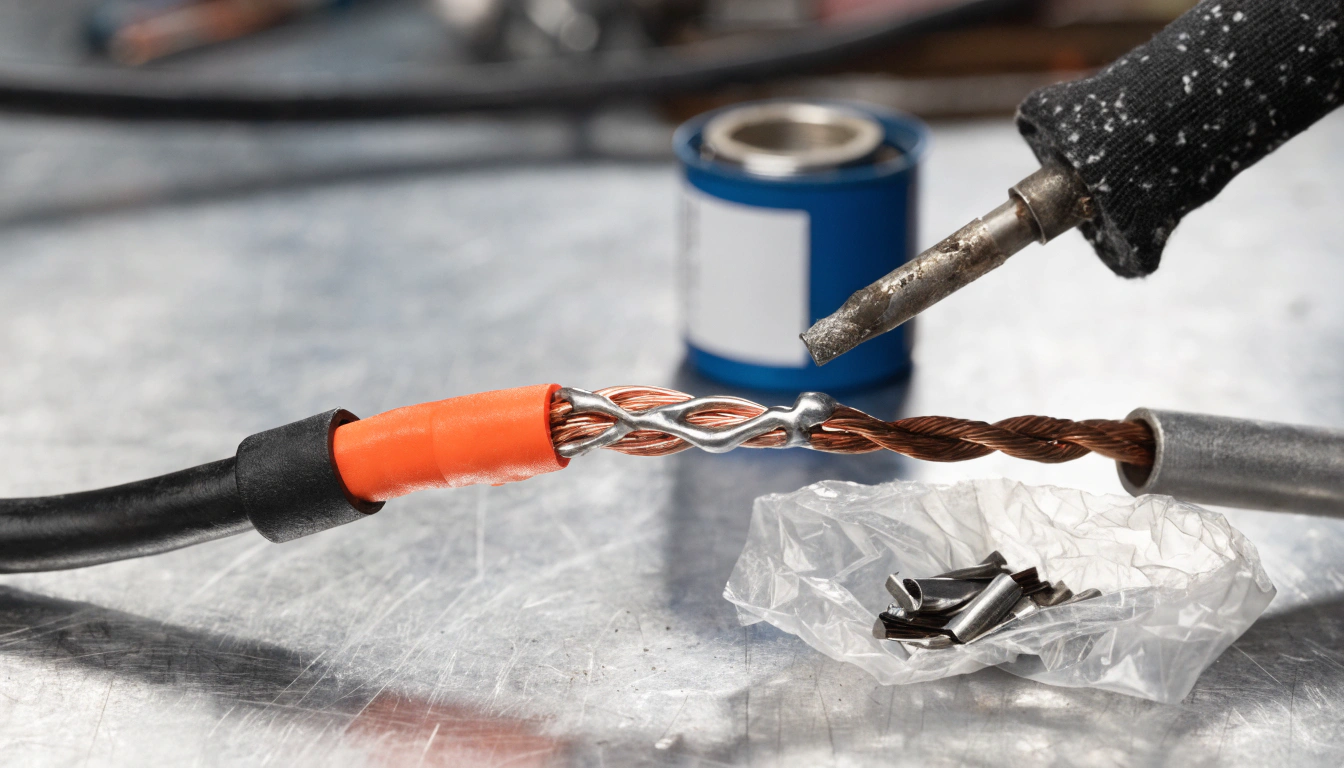

Удлинение кабеля пайкой и изоляцией

Итоговое время: 30-40 минут на одно соединение

Стоимость: 50 - 80 рублей (300-500 тенге): припой, флюс, изоляция

Инструменты:

• Паяльник мощностью 60-100 Вт
• Стриппер или нож
• Надфиль или наждачная бумага
• Тиски или держатель третья рука

Расходные материалы:

• Припой ПОС-60 или аналогичный
• Флюс (канифоль, паяльная кислота)
• Термоусадочная трубка или изолента
• Кабель для удлинения

Описание:

Зачистите концы кабелей на длину 30-40 миллиметров, сняв изоляцию острым инструментом.

Зачистите жилы надфилем или наждачной бумагой до блеска, удаляя оксидную пленку и загрязнения.

Обезжирьте поверхность спиртом или растворителем для обеспечения хорошего контакта с припоем.

Нанесите флюс на зачищенные концы проводников, равномерно распределив его по поверхности.

Залудите каждый проводник отдельно, покрыв его тонким слоем припоя при помощи разогретого паяльника.

Соедините два луженых конца внахлест или скруткой, зафиксировав их в удобном положении.

Прогрейте место соединения паяльником, добавляя припой до образования прочного контакта. Следите за тем, чтобы припой полностью заполнил пространство между жилами и образовал ровный слой.

Дайте соединению остыть естественным путем.

Наденьте термоусадочную трубку на соединение и прогрейте ее феном до полной усадки. Если используется изолента, наматывайте ее в 2-3 слоя с нахлестом около 10 миллиметров, начиная с изолированной части кабеля.

Метод пайки подходит для медных проводов, а для алюминия рекомендуется использовать специальные флюсы и технологию.

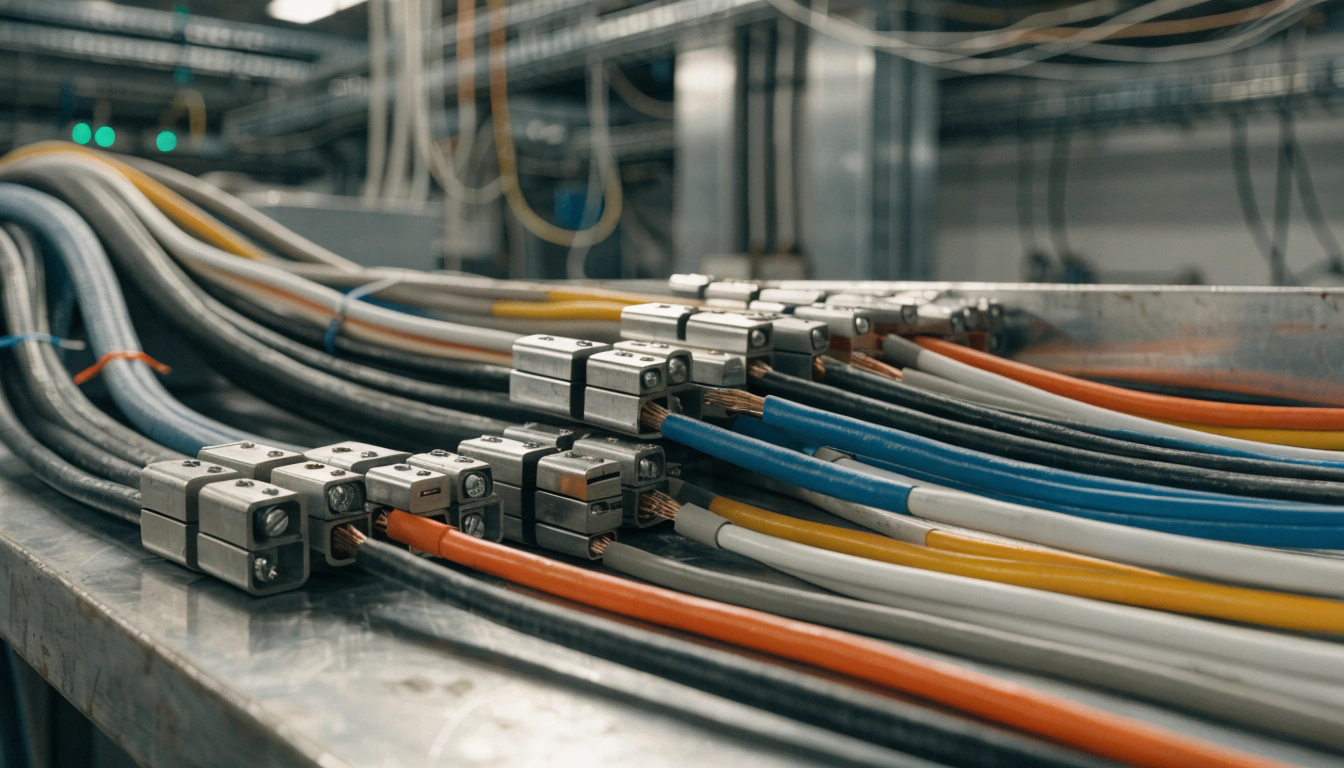

Использование клеммных соединителей (клеммников) для удлинения кабеля

Итоговое время: 10-15 минут на одно соединение

Стоимость: 30 - 100 рублей (200-600 тенге ): клеммные колодки или зажимы WAGO (В дальнейшем мы будем писать для краткости так, потому что на рынке электротехники они появились первыми, и эта торговая марка стала именем нарицательным. В продаже кроме WAGO есть IEK, GENERICA, REXANT, OBO Bettermann и другие).

Инструменты:

• Отвертки (плоская или крестовая)
• Стриппер для снятия изоляции
• Бокорезы
• Мультиметр для проверки контакта

Расходные материалы:

• Клеммные колодки винтовые или самозажимные WAGO
• Кабель для наращивания
• Распределительная коробка

Описание:

Выберите клеммники в зависимости от типа проводов и условий эксплуатации. Винтовые клеммные колодки — универсальные и недорогие, но требуют периодической подтяжки винтов. Самозажимные клеммники WAGO удобней в монтаже и обеспечивают постоянное усилие зажима, рекомендуется использовать пасту против окисления для алюминиевых проводников.

Зачистите концы кабелей на длину 10-12 миллиметров, соблюдая рекомендации производителя клеммников.

Вставьте зачищенный конец первого провода в соответствующее гнездо клеммной колодки.

Для винтовых клеммников затяните винт отверткой с усилием, достаточным для надежной фиксации без повреждения жилы.

Вставьте второй провод в противоположное гнездо той же клеммы и зафиксируйте его.

Повторите операцию для всех жил кабеля, соединяя их парами по цветовой маркировке.

Проверьте надежность соединения, слегка потянув за проводники — они не должны выходить из клеммника.

Разместите клеммные соединения в распределительной коробке, закрепив ее на стене или в месте монтажа. Убедитесь, что в коробке достаточно места для размещения всех соединений без чрезмерного изгиба проводов. Использование клеммников — простой вариант для бытовой электропроводки, не требующий специального инструмента.

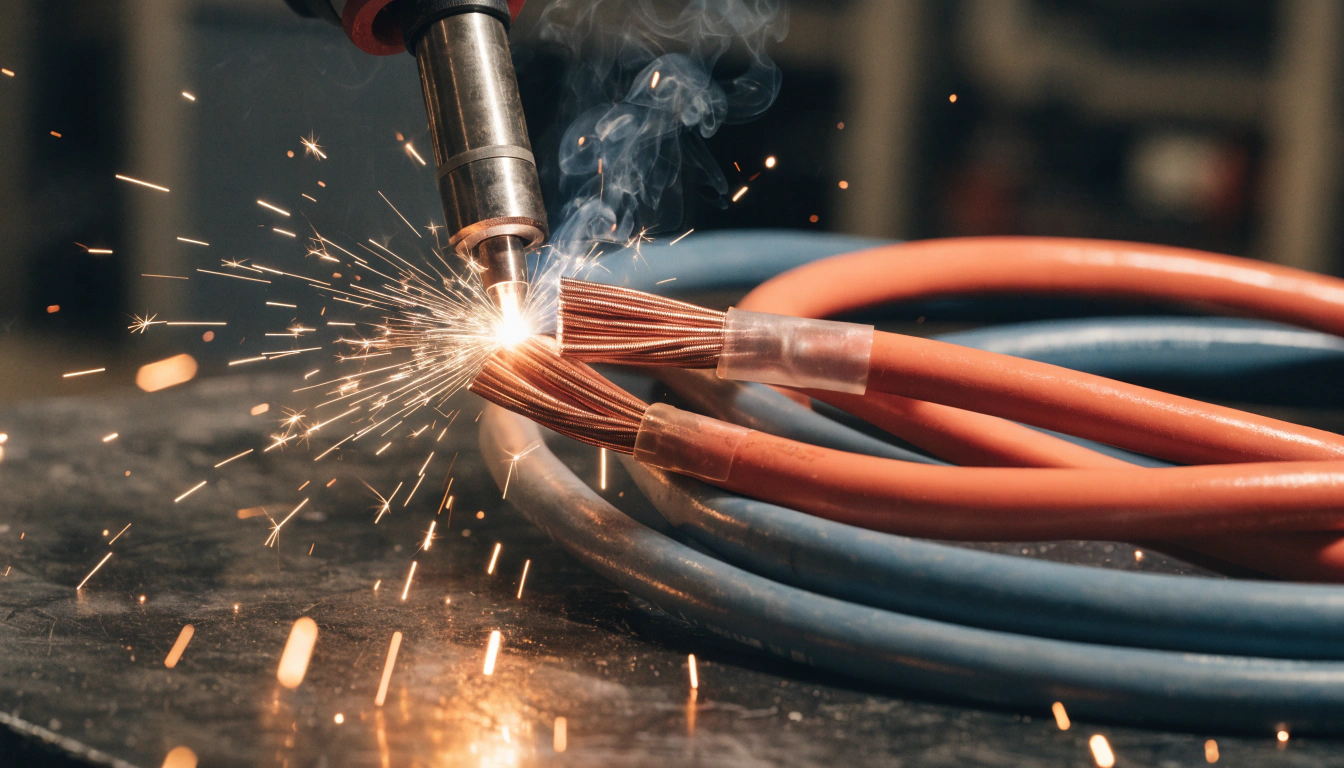

Сварка жил кабеля для удлинения

Итоговое время: 40-60 минут на одно соединение

Стоимость: 150 - 230 рублей (1000-1500 тенге): электроды, изоляционные материалы)

Инструменты:

• Сварочный аппарат для проводов (инвертор)
• Стриппер или нож
• Защитная маска и перчатки
• Строительный фен

Расходные материалы:

• Угольные или графитовые электроды
• Термоусадочная муфта
• Кабель для наращивания
• Флюс для сварки (при необходимости)

Описание:

Сварка обеспечивает наиболее надежное соединение с минимальным переходным сопротивлением и подходит для силовых кабелей большого сечения.

Зачистите изоляцию жил на длину 40-50 миллиметров, тщательно очистив поверхность от окислов.

Выполните скрутку зачищенных концов, обеспечив плотный контакт по всей длине.

Наденьте термоусадочную трубку на один из кабелей до начала сварки.

 Подготовьте сварочный аппарат, установив ток в соответствии с сечением проводников — обычно 60-90 ампер для бытовых кабелей (Внимание! Рекомендация не строгая. Перегрев критичен, зависит не только от сечения, но и от сварочного аппарата. Например, если использовать инверторный сварочный аппарат Resanta (с функцией сварки проводов или точечной сварки), для сечений 1,5 мм² - ток около 20-25 А; 2,5 мм² - ток около 30-40 А).

Наденьте защитную маску и перчатки для безопасной работы.

Коснитесь электродом скрутки и кратковременно подайте ток, расплавляя концы жил до образования контактного шарика. Время сварки составляет 1-2 секунды, избыток нагрева может повредить изоляцию кабеля.

Дайте соединению остыть естественным путем в течение минуты.

Сдвиньте термоусадочную трубку на сваренное место и прогрейте феном для герметизации.

Проверьте качество сварки визуально — на контакте должен образоваться ровный шарик без трещин и раковин.

Сварка — это метод, который используется профессиональными электриками при работе с ответственными линиями электропередачи.

Выбор оптимального метода в зависимости от условий

Для бытовой электропроводки внутри помещений с нагрузкой до 3-4 киловатт подходят клеммные соединители или опрессовка гильзами. Эти методы просты в исполнении и не требуют дорого инструмента. Пайка рекомендуется для электронных устройств, систем сигнализации и слаботочных сетей, где важно обеспечить стабильность сигнала.

Сварку следует применять для промышленных силовых кабелей, высоковольтных линий и систем с большими токами. Место соединения будет работать десятилетиями без обслуживания. Для наружной прокладки и влажных помещений используйте метод опрессовки с дополнительной герметизацией термоусадочными муфтами с клеевым слоем.

При выборе метода учитывайте материал проводников — алюминиевые жилы нельзя паять обычным способом, для них подходит опрессовка специальными гильзами. Соединение меди с алюминием требует использования переходных медно-алюминиевых гильз или клеммников WAGO с пастой. Размеры сечения также влияют на решение — для кабелей более 10 квадратных миллиметров предпочтительна опрессовка или сварка.

Правила электробезопасности при работе с силовым кабелем

Перед началом любых работ обязательно отключите напряжение на щитке и повесьте табличку о проведении работ. Проверьте отсутствие напряжения. Воспользуйтесь, например, индикаторной отверткой (надежнее пользоваться двухполюсным указателем напряжения) или мультиметром. Даже небольшой ток может представлять опасность для жизни, особенно во влажных условиях.

Используйте инструмент с изолированными ручками, рассчитанный на работу с электроустановками. Работайте в резиновых перчатках и на изолирующем коврике при работе с высоковольтными линиями. Убедитесь в хорошем освещении рабочего места для точного выполнения соединений.

После завершения монтажа проверьте сопротивление изоляции мегаомметром перед подачей напряжения. Качество соединения можно оценить по отсутствию нагрева в течение первого часа работы под нагрузкой. Все соединительные части должны быть защищены от случайного прикосновения и механических повреждений распределительными коробками или муфтами.

Не прокладывайте силовые кабели горизонтально на одном уровне с газовыми трубами или водопроводом. Соблюдайте минимальные расстояния между проводами разного назначения согласно нормативам. Документируйте места соединений на схеме электропроводки для упрощения будущего обслуживания и ремонта системы.

Часто задаваемые вопросы о наращивании кабеля

Можно ли наращивать силовой кабель любого сечения?

Теоретически нарастить можно кабель любого сечения, но для каждого размера существуют рекомендованные методы. Тонкие провода до 2,5 квадратных миллиметров легко соединяются клеммниками или пайкой. Более 2,5 квадратных миллиметров пайка не рекомендуется ПУЭ (Правилами Устройства Электроустановок) как основной способ соединения из-за текучести припоя при нагреве. Кабели среднего сечения от 4 до 16 квадратных миллиметров требуют опрессовки гильзами или использования мощных винтовых клеммников.

Для толстых силовых кабелей от 25 квадратных миллиметров и выше применяется сварка или специальные соединительные муфты с болтовым креплением. Важно подобрать гильзы или клеммники точно по сечению провода, иначе контакт будет ненадежным. Неправильный подбор компонентов может привести к перегреву и повреждению конструкции.

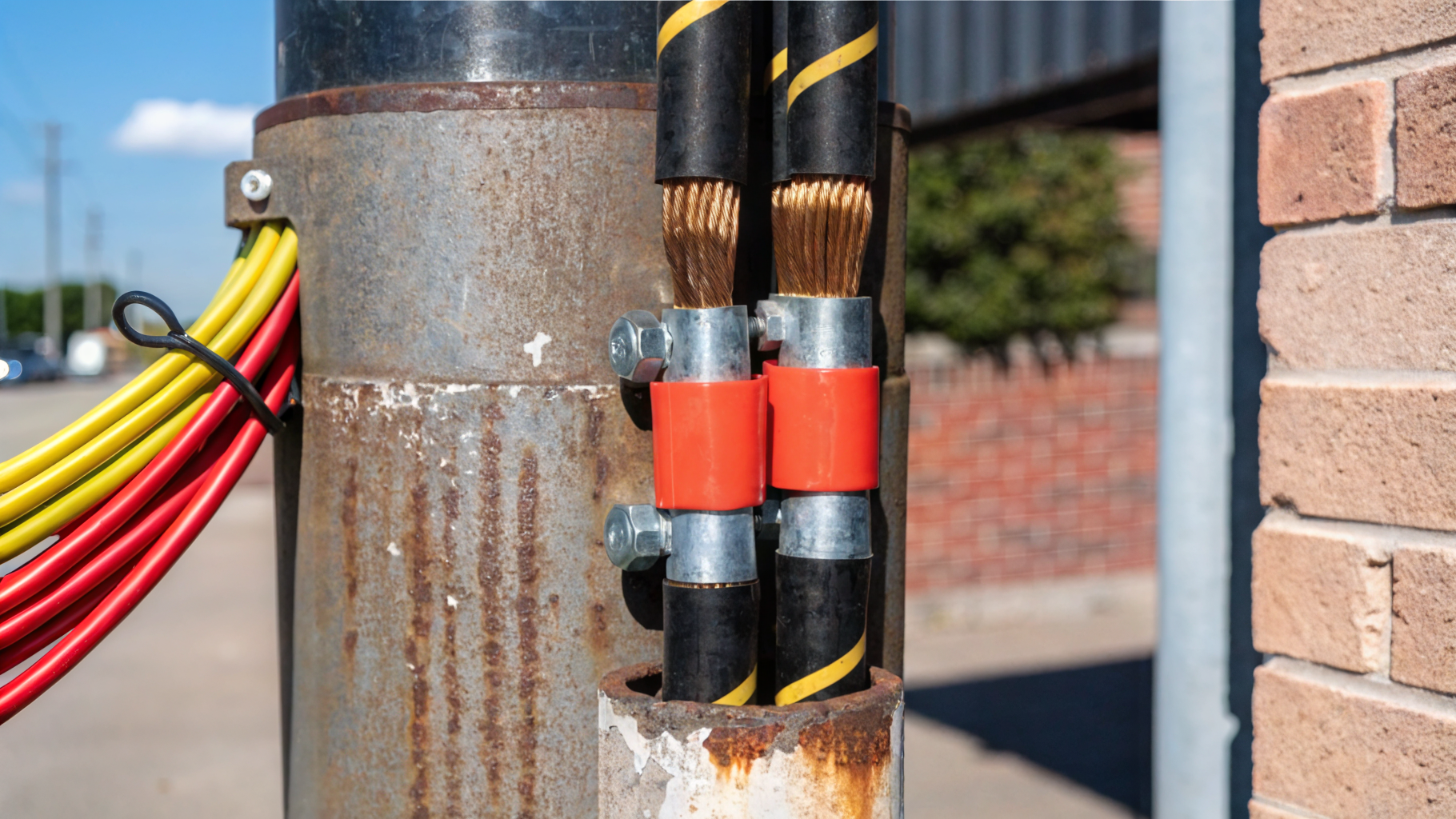

Как обеспечить герметичность соединения для улицы или влажных помещений?

Для наружной прокладки и влажных помещений используйте термоусадочные муфты с клеевым внутренним слоем. При нагреве клей расплавляется и герметично заполняет все пространство, защищая от проникновения влаги. Дополнительно можно применить герметик на основе силикона или полиуретана.

Разместите соединение в специальной влагозащищенной распределительной коробке с резиновыми уплотнителями вводов. Степень защиты корпуса должна быть не ниже IP65 для улицы и IP44 для ванной комнаты. Регулярно проверяйте целостность герметизации, особенно после сезонных перепадов температур.

Есть ли гарантия на выполненное наращивание кабеля?

При профессиональном монтаже электрик предоставляет гарантию на выполненные работы сроком от 1 года до 3 лет. Гарантия распространяется на качество соединений и использованные материалы, но не покрывает повреждения от внешнего воздействия или перегрузок сети. Сохраняйте документы и схему расположения соединений для подтверждения заявок на гарантийное обслуживание.

Самостоятельно выполненное наращивание не имеет формальной гарантии, но при правильном монтаже служит не меньше основной проводки. Используйте сертифицированные материалы и следуйте инструкциям производителей для достижения надежного результата. Некачественные комплектующие могут выйти из строя даже при правильной установке.
