Как подключить уличные светильники: схемы и инструкции

Почему важно правильно подключить уличные светильники?

Грамотно спроектированное и установленное уличное освещение выполняет сразу три важные функции: практическую (освещает дорожки и вход), охранную (отпугивает непрошеных гостей) и декоративную (подчеркивает красоту вашего участка). Однако самостоятельный электромонтаж — это большая ответственность. Неправильное подключение уличных светильников чревато коротким замыканием, риском поражения током и даже пожаром. Чтобы система работала долго и безопасно, необходимо строго соблюдать правила. Это руководство создано, чтобы помочь вам пройти все этапы: от выбора оборудования до финального тестирования, избегая опасных ошибок.

Выбор уличных светильников

Правильный выбор светотехники — основа долговечной и эффективной системы освещения. Светильники различаются по способу установки, источнику света и, что самое главное для улицы, степени защиты.

Классификация по типу монтажа:

• Настенные: Крепятся на фасады зданий, заборы, веранды. Идеальны для входных групп и периметра дома.
• Столбовые (фонари): Устанавливаются на опоры вдоль дорожек, на въезде или в зонах отдыха. Создают классическое парковое освещение.
• Грунтовые: Монтируются в грунт, брусчатку или террасную доску. Используются для подсветки дорожек, растений и архитектурных элементов снизу.
• Подвесные: Похожи на комнатные люстры, но защищены от непогоды. Отлично смотрятся на террасах и в беседках.
• Консольные: Мощные светильники, устанавливаемые на высоких опорах или стенах для больших площадей, например, парковок.
• Прожекторы: Создают направленный и яркий световой поток. Незаменимы для подсветки фасадов, высоких деревьев или в качестве охранного освещения.
• Встраиваемые: Устанавливаются в ступени, подпорные стенки и другие вертикальные поверхности.

Классификация по источнику света и энергии:

• Электрические (LED): Самый популярный вариант. Светодиодный уличный светильник потребляет минимум электроэнергии, служит до 50 000 часов и дает ровный свет. Старые типы ламп, такие как люминесцентные или накаливания, практически не используются из-за низкой эффективности.
• На солнечных батареях: Автономные устройства идеальны для мест, куда сложно подвести электричество. Минусы: зависимость от погоды и меньшая яркость по сравнению с сетевыми аналогами.

Класс защиты IP: ваш главный ориентир

Индекс IP (Ingress Protection) показывает, насколько корпус светильника защищен от пыли и влаги. Он состоит из двух цифр:

• Первая цифра (0-6) - защита от твердых частиц (пыли).
• Вторая цифра (0-8) - от влаги.

Выбирайте светильники с IP не ниже IP44.

Нормативы и требования: что нужно знать для безопасности и законности

Самостоятельный электромонтаж не освобождает от необходимости соблюдать стандарты. Это гарантия вашей безопасности и долговечности системы. Ключевые требования изложены в ПУЭ (Правила устройства электроустановок), ГОСТах и СП (Сводах правил).

• Прокладка кабеля: Согласно ПУЭ (глава 2.3), он должен прокладываться в земле в траншее на глубине не менее 0,7 метра.
• Заземление: Все уличные светильники с металлическим корпусом должны быть обязательно заземлены. Это требование ГОСТ Р 50571.5.54-2024. Используйте трехжильный кабель, где одна жила — заземляющая (PE).
• Защитная автоматика: ПУЭ (глава 7.1) требует обязательной установки УЗО для всех наружных розеток и линий освещения.
  • УЗО: Выбирайте устройство с током утечки 10 мА или 30 мА. Оно мгновенно отключит питание при малейшей утечке на землю, защищая человека от удара.
  • Автоматический выключатель: Защищает линию от перегрузки и короткого замыкания. Для линий освещения обычно используют автоматы на 10 А или 16 А.
• Уровень освещенности: Согласно СП 52.13330.2016, рекомендуемый уровень освещенности для пешеходных дорожек — 4-10 люкс (лк), для входной группы — 6-20 лк.
• Требования к кабелю: Для наружной укладки используйте вариант с изоляцией, устойчивой к ультрафиолету и перепадам температур, например, ВВГнг-LS.

Подготовка к монтажу: планирование, инструменты и выбор материалов

Тщательная подготовка — половина успеха. На этом этапе вы закладываете основу для быстрой и качественной работы.

1. Составление плана

Нарисуйте план вашего участка. Отметьте на нем расположение дома, дорожек, деревьев и других объектов. Затем нанесите точки установки светильников и трассу кабеля. Укажите расстояние от фундамента и крупных деревьев.

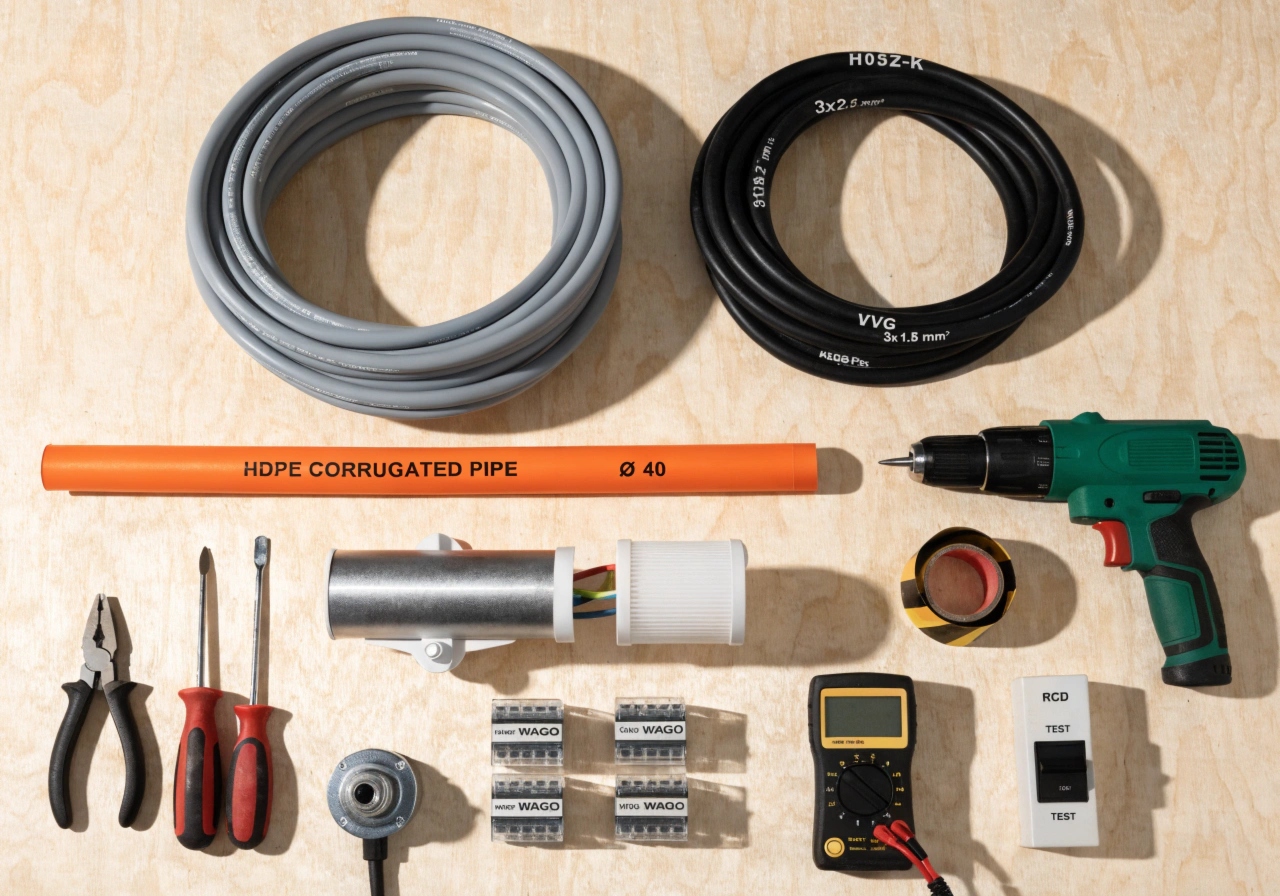

2. Инструменты и материалы

Инструменты:

• Лопата штыковая и совковая
• Рулетка, уровень, колышки и веревка
• Набор отверток, пассатижи, бокорезы
• Стриппер для снятия изоляции
• Обжимные клещи (кримпер) для наконечников
• Мультиметр и индикаторная отвертка
• Перфоратор (для крепления на стену)

Материалы:

• Светильники
• Кабель (ВВГнг-LS, NYM* или бронированный)
• Труба ПНД
• Влагозащищенные монтажные коробки (IP55+)
• Клеммники (WAGO, винтовые)
• Устройство защитного отключения и автоматический выключатель
• Сигнальная лента
• Крепеж (анкеры, дюбели)
• Для фундамента: цемент, песок, щебень, арматура.

*Внимание!!! NYM не рекомендуется для прямого воздействия солнечных лучей и открытой наружной прокладки без дополнительной защиты поэтому его нужно прокладывать в трубе или внутри защищённых конструкций.

3. Подбор кабеля и автоматики

Для большинства бытовых систем наружного освещения достаточно медного кабеля 3×1,5 мм² или 3×2,5 мм². Если суммарная мощность более 3 кВт требуется расчет сечения кабеля можно либо воспользоваться калькулятором «Расчет сечения кабеля» на нашем сайте, либо заказать расчет специалисту.

Автоматика:

• УЗО и автомат: Подбираются под суммарную нагрузку. Для группы светильников до 3,5 кВт достаточно автомата на 16 А и УЗО на 25 А / 30 мА.
• Фотореле: Автоматически включает свет с наступлением темноты и выключает на рассвете.
• Датчик движения: Включает свет только при обнаружении движения в зоне действия. Экономит электроэнергию и выполняет охранную функцию.

Пошаговый монтаж: от траншеи до установки опор

После подготовки можно приступать к основным работам.

Шаг 1. Разметка и земляные работы
С помощью колышков и веревки разметьте на участке трассу будущей траншеи. Выкопайте траншею глубиной 70-80 см. Дно очистите от камней и острых предметов, после чего насыпьте песчаную подушку толщиной 10-15 см.

Шаг 2. Прокладка кабеля
Проложите на дно траншеи трубу ПНД. С помощью стальной проволоки-протяжки затяните внутрь кабель. Оставьте на концах запас провода по 40-50 см. Засыпьте трубу слоем песка 10 см, затем уложите сигнальную ленту. После этого можно окончательно засыпать углубление грунтом.

Шаг 3. Воздушная прокладка (альтернатива)
Если подземная невозможна, применяйте самонесущий изолированный провод (СИП) или крепите обычный на стальном тросе. Высота над пешеходными зонами должна быть не менее 3,5 м. Для крепления применяйте специальную СИП-арматуру.

Шаг 4. Монтаж фундамента для столбового фонаря
Для установки столбового светильника (фонаря) нужен надежный фундамент.

1. Выкопайте яму. Глубина фундамента определяется конструкцией опоры и характеристиками грунта. Для легких декоративных фонарей часто достаточно 50–70 см, однако в районах с глубоким промерзанием фундамент может потребовать большего заглубления. Сечения 30х30 см, как правило, достаточно.
2. Установите опалубку из досок.
3. На дно насыпьте подушку из песка и щебня.
4. Установите армирующий каркас и закладной элемент (если он идет в комплекте с фонарем) или анкерные болты.
5. Выведите в центр фундамента гофротрубу с кабелем.
6. Залейте конструкцию бетоном и оставьте застывать на 7-10 дней.

Подключение светильников к электросети

Это самый ответственный этап, требующий максимальной внимательности и аккуратности.

!!! ВНИМАНИЕ: Все действия проводите только при полностью отключенном напряжении в распределительном щитке! Убедитесь в отсутствии тока с помощью двухполюсного указателя напряжения или мультиметра.

Цветовая маркировка проводов:

• Коричневый (или черный, белый): Фаза (L)
• Синий (или голубой): Ноль (N)
• Желто-зеленый: Заземление (PE)

Схемы подключения:

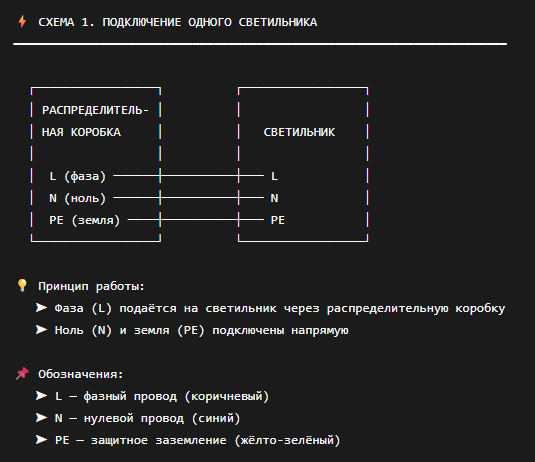

• Схема 1: Один светильник. Самый простой вариант. Фазный провод подключается к клемме L, нулевой — к N, заземляющий — к PE (значок ┴).

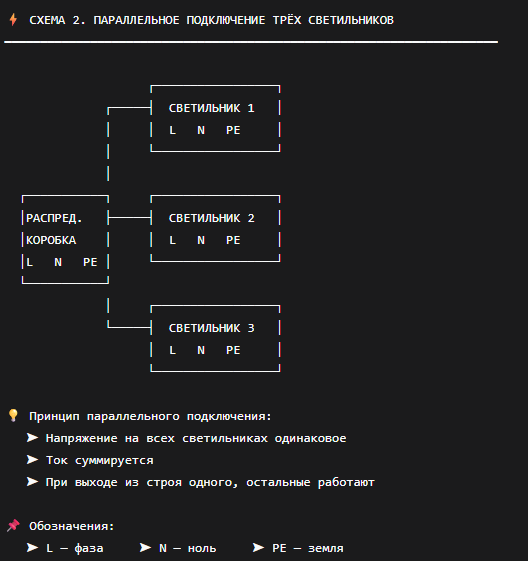

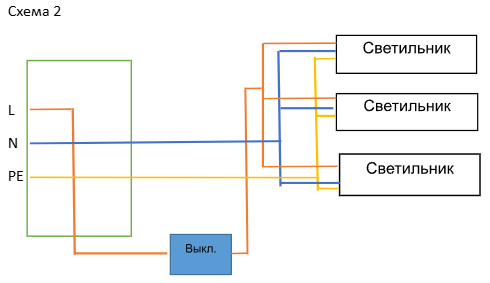

• Схема 2: Параллельное подключение нескольких светильников. Все светильники в группе подключаются параллельно. В монтажных коробках делаются отводы к каждому светильнику.

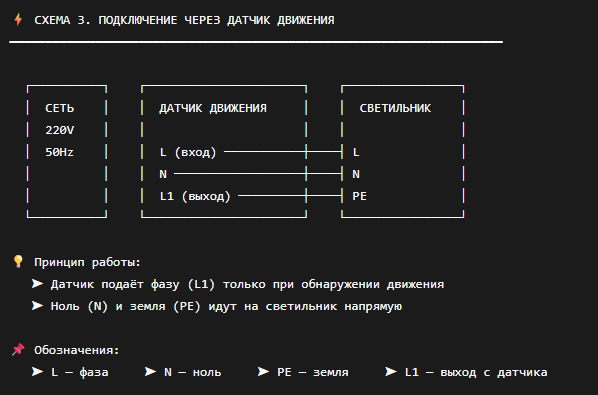

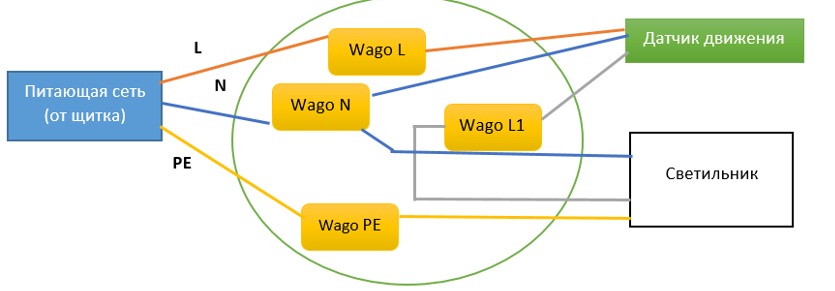

• Схема 3: Подключение через датчик движения. Большинство из них имеют три клеммы: вход фазы (L), выход фазы на лампу (L') и ноль (N). Ноль и земля идут на светильник напрямую.

Герметизация соединений — залог долгой работы
Влага — главный враг уличной электрики. Применяйте только надежные способы соединения и герметизации:

1. Влагозащищенные монтажные коробки (IP55+): Все соединения делайте только внутри них.
2. Клеммники: Применяйте пружинные (например, WAGO серии 221) или специальные, для уличного использования, заполненные гелем. Они надежно фиксируют провод и защищают контакт от окисления.
3. Термоусадочная трубка с клеевым слоем: При нагреве такая трубка сжимается и выделяет клей, создавая полностью герметичное соединение.

Типичные ошибки и как их избежать

1. Использование неподходящего оборудования. Установка светильника с IP20 на открытом воздухе. Последствия: Попадание влаги, короткое замыкание. Решение: Всегда проверяйте класс IP.
2. Экономия на заземлении. Использование двухжильного кабеля, подключение заземления к нулю. Последствия: При пробое на корпус светильник окажется под напряжением, что смертельно опасно. Решение: Только трехжильный и отдельный контур заземления.
3. Неправильная прокладка кабеля. На небольшой глубине без защитной трубы. Последствия: Легко повредить лопатой. Решение: Глубина не менее 70 см, использование трубы ПНД и сигнальной ленты.
4. Плохая герметизация. Соединение проводов скруткой и обмотка обычной изолентой. Последствия: Через 1-2 сезона изолирующий слой разрушится, произойдет КЗ. Решение: Только клеммники во влагозащищенных коробках или клеевая термоусадка.
5. Отсутствие УЗО. Подключение линии напрямую к автомату. Последствия: Он не спасет от удара током при утечке. Решение: Обязательная установка УЗО на 10-30 мА.

Тестирование и ввод в эксплуатацию: ваш чек-лист безопасности

Перед тем как подать напряжение, проведите финальную проверку.

• 1. Визуальный осмотр: Убедитесь, что все соединения выполнены в коробках, крышки плотно закрыты, изоляция нигде не повреждена.
• 2. Проверка мультиметром (при выключенном питании): В режиме «прозвонки» проверьте, что нет короткого замыкания между жилами (фаза ноль и земля).
• 3. Проверка правильности сборки: Убедитесь, что фазы присоединены к своим клеммам в щитке и светильниках.
• 4. Тест УЗО: После включения питания нажмите кнопку «ТЕСТ» на корпусе. Оно должно мгновенно сработать. Если нет — оно неисправно.
• 5. Тестовое включение: Включите автомат. Все лампы должны загореться ровным светом без мерцания. Проверьте работу датчиков.
• 6. Сохранение документации: Положите схему траншеи с кабелем в надежное место. Она пригодится, если вы будете что-то копать на участке, чтобы избежать повреждения.

Если все пункты выполнены, поздравляем! Вы создали надежную и безопасную систему. Купить уличный светильник и все необходимое электроустановочное оборудование, от сертифицированной кабельной продукции до автоматики IEK, Schneider Electric, Legrand, вы можете в компании «220 VOLT» с доставкой по всему Казахстану.

Часто задаваемые вопросы

В: Обязательно ли заземлять уличные светильники?
О: Да, все светильники с металлическим корпусом заземлять обязательно. Это требование безопасности, которое защищает от поражения электрическим током при повреждении изоляции.

В: Как выбрать класс защиты IP для уличного светильника?
О: Для мест под навесом достаточно IP44. Для открытых пространств, где на лампу может попадать дождь, выбирайте IP65. Для установки в грунт или у воды — IP67/IP68.

В: Нужны ли датчики движения или освещенности для уличного света?
О: Это не обязательно, но очень удобно. Фотореле избавит вас от необходимости включать и выключать свет вручную, а датчик движения сэкономит электроэнергию и повысит безопасность.

В: Что делать, если выбивает автомат?
О: Немедленно отключите питание. Скорее всего, в линии короткое замыкание или утечка тока — проверьте все соединения на герметичность и правильность. Если свет не горит, проверьте контакты и целостность ламп. Если не уверены, обратитесь к профессиональному электрику.

В: Можно ли делать скрутки для соединения проводов на улице?
О: Категорически нет. Скрутка — ненадежный контакт, который со временем окисляется, греется и может стать причиной пожара. На улице из-за влаги он выйдет из строя очень быстро. Только клеммники!
