Дифавтомат: что это, схема подключения

Электробезопасность в доме, офисе или на производстве — важнейший аспект при организации электросети. Современные технические решения позволяют обеспечить надежную защиту от поражения током и возникновения пожара из-за неисправностей электропроводки. Одним из таких устройств является дифференциальный автоматический выключатель, или дифавтомат. Разберемся подробнее, что представляет собой это устройство, как оно работает и какие преимущества дает при организации электросети.


Что такое дифавтомат

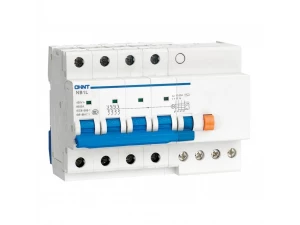

Дифавтомат (или АВДТ — автоматический выключатель, управляемый дифференциальным током) — это комбинированное защитное устройство, которое объединяет в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Основное назначение дифавтомата — обеспечивать комплексную защиту электросети от перегрузок, короткого замыкания и утечки тока.

Механизм работы диф-выключателя основан на постоянном контроле значения тока в проводниках. Устройство имеет дифференциальный трансформатор, или компаратор, в случае электронного исполнения, которые сравнивают ток, входящий в нагрузку, с током, выходящим из нее.

При возникновении разницы между этими значениями (например, при утечке тока через тело человека или из-за повреждения изоляции) дифавтомат мгновенно отключает питание, предотвращая возможность поражения электрическим током и возникновения пожара.

Основные элементы конструкции дифавтомата включают:

• Дифференциальный трансформатор для обнаружения утечки тока (в случае электромеханического исполнения). Если же блок УЗО электронный, то с датчиком утечки и отключающей катушкой совместно применяется схема усиления сигнала.
• Электромагнитный расцепитель для защиты от короткого замыкания
• Тепловой расцепитель для защиты от перегрузок
• Механизм отключения для размыкания цепи

Дифавтомат является незаменимым элементом современной электросети, особенно в помещениях с повышенной влажностью или там, где есть металлические конструкции, соприкасающиеся с землей.


Дифавтомат и УЗО: в чем разница

Многие путают дифавтомат с УЗО, однако между этими устройствами защиты существуют принципиальные различия.

УЗО предназначено исключительно для защиты от утечки тока, а автоматический выключатель дополнительно защищает от перегрузок и короткого замыкания.

УЗО состоит из блока обнаружения разницы в токах, измерительного блока и разъединителя для размыкания электрической сети. В отличие от дифавтомата, УЗО не содержит компонентов для защиты электропроводки от скачков напряжения.

Дифавтомат объединяет функции двух устройств, что дает ряд преимуществ:

1. Экономия места в электрощите: дифавтомат занимает меньше модулей на DIN-рейке по сравнению с отдельно установленными УЗО и автоматическим выключателем.
2. Упрощение монтажа: требуется установить одно устройство вместо двух.
3. Комплексная защита: одно устройство защищает от всех основных аварийных ситуаций

При выборе между УЗО и диф автоматом необходимо учитывать конкретные условия применения и требования к защите. В некоторых случаях использование отдельных устройств может быть предпочтительнее, например, когда требуется более точно определить причину срабатывания защиты.


Виды дифавтоматов

Дифференциальные автоматические выключатели классифицируются по нескольким техническим характеристикам, что позволяет подобрать оптимальное устройство для конкретных условий применения.

По типу защиты от утечки тока:

• Тип AC — реагирует только на утечки переменного тока. Подходит для бытовых электрических сетей без сложной электроники
• Тип A — фиксирует утечки как переменного, так и пульсирующего постоянного тока. Оптимален для защиты современной бытовой техники: стиральных машин, телевизоров, компьютеров
• Тип B — срабатывает при обнаружении утечки переменного, пульсирующего и сглаженного постоянного тока. Используется в промышленных установках и системах с солнечными батареями
• Тип F — предназначен для сетей с устройствами, создающими высокочастотные помехи, например, с кондиционерами и тепловыми насосами

По току мгновенного расцепления:

• Класс B — отключает питание при превышении номинального тока в 3–5 раз. Применяется в сетях с малой нагрузкой
• Класс C — такой дифференциальный выключатель срабатывает при превышении номинального тока в 5–10 раз. Оптимален для квартир и частных домов
• Класс D — размыкает цепь при увеличении тока в 10–20 раз. Используется на объектах с высокой пусковой нагрузкой

По времени срабатывания:

• Обычные — срабатывают мгновенно при обнаружении утечки тока
• Селективные (тип S) — имеют небольшую задержку перед отключением, что снижает вероятность ложных срабатываний

По отключающей способности:

• 4,5-кА — для небольших квартир и домов
• 6-кА — для бытовых электросетей с повышенной нагрузкой
• 10-кА и выше — для промышленных объектов с высокими требованиями к надежности

По количеству полюсов:

• Однополюсные с нейтралью (1P+N) — для однофазных сетей 220 В
• Двухполюсные (2P) — также для однофазных сетей, но с отключением и фазы, и нуля
• Четырехполюсные (4P) — для трехфазных сетей 380 В

Диф-выключатели также различаются по мощности защищаемой линии. Чем выше номинальный ток устройства, тем большую нагрузку оно способно обслуживать. Для бытовых нужд обычно достаточно дифавтоматов с номинальным током ниже 40А, а для промышленных объектов требуются устройства с более высокими показателями.

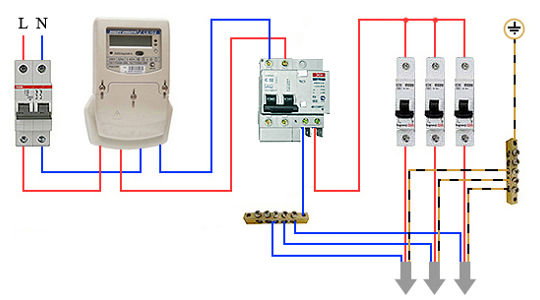

Схема подключения дифавтомата для однофазной сети 220 В

Правильный монтаж дифавтомата — залог надежной работы всей системы защиты.

В обычных многоквартирных и частных домах чаще всего используется однофазная сеть. В этом случае устанавливается двухполюсный диф-выключатель. Существует два основных варианта подключения:

1. Установка одного дифавтомата после электрического счетчика для защиты всей электросети дома или квартиры. Однако при таком подходе сложнее определить причину срабатывания устройства.
2. Оптимальная схема — установка отдельных дифавтоматов для каждой группы потребителей (освещение, розетки, мощная бытовая техника). При этом если один дифавтомат отключится, другие линии продолжат работать независимо.

Порядок подключения дифавтомата в однофазной сети:

• Отключить напряжение в квартире и проверить его отсутствие индикатором
• Закрепить дифавтомат на DIN-рейке в электрощите
• Подключить входящие провода к верхним клеммам дифавтомата (синий провод — к клемме «N», фазный провод — к клемме «1» или «2»)
• К нижним клеммам подключить провода, идущие к потребителям
• Проверить надежность соединений и подать напряжение

Важно помнить, что разъемы дифавтомата должны быть надежно затянуты, а все работы и соединения выполнены с соблюдением ПУЭ РК (Правила Устройства Электроустановок РК). Рабочий режим устройства можно проверить с помощью кнопки «Тест».

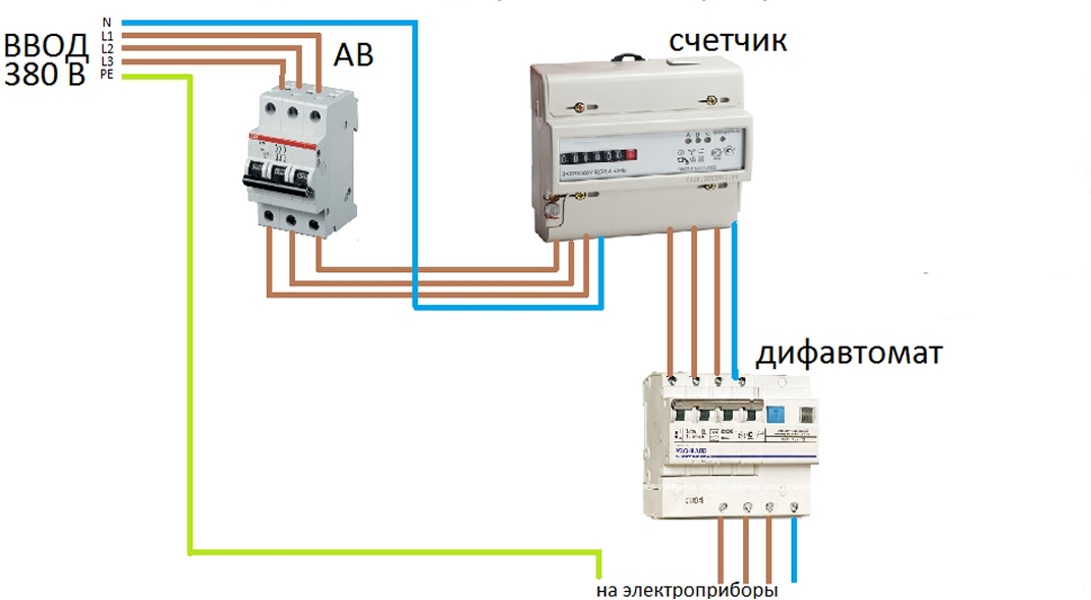

Подключение дифавтомата в трёхфазной сети 380 В: особенности и рекомендации

В ряде случаев в жилых и коммерческих зданиях возникает потребность установить дифференциальный автомат (дифавтомат) именно для трёхфазной сети 380 В. Это характерно для коттеджей с большим количеством электроприборов, гаражей и мастерских с мощным оборудованием, а также для небольших магазинов и производственных помещений.


Конструкция и принцип работы

Дифавтомат для трёхфазного напряжения имеет четыре входные и четыре выходные клеммы. К нему подводятся три фазных провода (L1, L2, L3) и нулевой рабочий провод (N). Соответственно, от выходных клемм питание поступает к потребителям. Если в помещении предусмотрен контур заземления, обязательно подключается и защитный провод (PE).

При возникновении утечки тока на корпус оборудования или при нарушении изоляции дифавтомат моментально отключает питание. Таким образом, устройство выполняет сразу две функции — защиту от токов утечки и от перегрузки/короткого замыкания.


В чём отличие трёхфазной схемы от однофазной

Главное различие — в количестве фаз. Если в бытовой сети 220 В подводится только один фазный проводник, то в трёхфазной линии одновременно присутствуют три. Именно поэтому для таких случаев применяется четырёхполюсный дифавтомат на 380 В.


Где используется

• Коттеджи и частные дома: распределение нагрузки по трём фазам позволяет подключать большое количество техники и обогревательных приборов.
• Гаражи и мастерские: такие помещения часто оборудуются сварочными аппаратами, компрессорами, станками.
• Небольшие предприятия и магазины: трёхфазная сеть обеспечивает надёжность при работе холодильного и торгового оборудования.


Преимущества установки

• Комплексная защита — одно устройство заменяет автоматический выключатель и УЗО.
• Безопасность — при утечке или повреждении изоляции отключение происходит за доли секунды.
• Удобство монтажа — подключение стандартное, легко читается по схеме на корпусе.
• Снижение риска пожара — утечки и перегрузки контролируются автоматически.


На что обратить внимание при выборе

• Номинальный ток — подбирается исходя из общей мощности подключаемых потребителей.
• Ток утечки (мА) — для жилых помещений обычно 30 мА, для гаражей и мастерских, где много металлического оборудования, можно выбирать более чувствительные модели.
• Класс дифзащиты — «АС» реагирует только на синусоидальные токи утечки, «А» также учитывает пульсирующие; для современного оборудования предпочтительнее класс «А».
• Качество и бренд — лучше выбирать устройства известных производителей (ABB, Legrand, Schneider, IEK), так как от надёжности дифавтомата напрямую зависит безопасность.


Полезные советы потребителю

• Перед покупкой убедитесь, что в щитке достаточно места под четырёхполюсный автомат (он занимает больше модулей, чем обычный автомат).
• Подключение проводов должно выполняться только квалифицированным электриком. Неправильное распределение фаз может привести к повреждению оборудования.
• Если в сети отсутствует заземляющий провод, дифавтомат всё равно обеспечит защиту, но уровень безопасности будет ниже — рекомендуем дополнительно смонтировать систему заземления.
• Для гаражей и мастерских полезно предусмотреть отдельный автомат для мощных станков и сварочного оборудования.

Таким образом, установка дифавтомата в трёхфазной сети 380 В — это не только выполнение требований безопасности, но и способ повысить надёжность электроснабжения. Грамотно выбранное и правильно подключённое устройство гарантирует защиту вашего дома, гаража или бизнеса от аварийных ситуаций.
