Сравнение автоматических выключателей Chint, IEK и EKF

При выборе автоматических выключателей для электрощита специалисты сталкиваются с тремя основными брендами на рынке Казахстана: автоматы CHINT, IEK и EKF.

Прямое сравнение логотипов без учета технических деталей приводит к ошибкам в проектировании и снижению безопасности. Инженерный подход требует анализа конкретных серий оборудования, их характеристик и соответствия нормативам.

В этой статье мы разбираем ключевые отличия актуальных линеек автоматов, чтобы помочь сделать обоснованный выбор.


Что выбрать между Чинт, ИЕК и ЕКФ

Окончательное решение зависит от задачи, но главный принцип — сравнение сопоставимых по классу серии, а не бренды в целом. Каждый производитель предлагает как бюджетные, так и профессиональные линейки.

Краткий вердикт по флагманам 2026 года:

• CHINT NB1-63
  Эталонное соотношение номинальной и рабочей отключающей способности (Icn=Ics). Стабильные характеристики и соответствие международным стандартам делают его надежным для ответственных объектов.
• IEK ARMAT M06N
  Имеет повышенный ресурс и усиленные клеммы, рассчитанные на момент затяжки до 5 Н·м. Хорош для объектов, где важна механическая прочность и долговечность при частых коммутациях.
• EKF BA47-63N
  Обновленная платформа с широким диапазоном рабочих температур (от –40 до +55 °C), что актуально для климатических условий Казахстана. Современная конструкция с индикатором реального положения контактов.

Выбор между ними определяется не «лучшим» брендом, а конкретными требованиями проекта: расчетным током короткого замыкания, условиями эксплуатации и бюджетом.


Почему сравнение брендов в целом некорректно

Основная ошибка — оценка бренда без привязки к серии. Автоматический выключатель ИЕК из бытовой линейки и аппарат ИЕК из промышленной — это два разных устройства с разной ценой и возможностями.

Ключевой параметр, разделяющий автоматические выключатели на классы, — номинальная отключающая способность (Icn). Она показывает, какой максимальный ток короткого замыкания (КЗ) выключатель может отключить без повреждения.

• 4.5 кА (килоампера)
  Стандарт для бытовых сетей. Это, например, старый жилой фонд или удаленные от подстанции объекты. Пример: ИЕК ВА47-29.
• 6-10 кА
  Стандарт для нового жилья, коммерческих и промышленных объектов. Такие автоматы ставят на вводе в квартиру или дом, а также в сетях, где трансформаторная подстанция находится близко и ток КЗ может быть высоким. Примеры: CHINT NB1-63 (6), NXB-63H (10); IEK ARMAT M06N (6) .

Сравнение ИЕК ВА47-29 (4.5) и Чинт NB1-63 (6) некорректно. Это аппараты разного класса. Точно так же у Чинт есть базовая NXB и профессиональная NB1, которые отличаются по параметрам и цене.

Выбор Icn должен основываться на расчете токов КЗ для конкретной точки электросети.


Технические характеристики NB1-63, ARMAT M06N и BA47-63N

Для объективного сравнения возьмем три флагманские серии. Все они относятся к классу токоограничения 3, что означает быстрое гашение дуги и минимальное повреждение оборудования при коротком замыкании.

Особое внимание стоит уделить параметру Ics. Он показывает, какой ток КЗ автомат способен отключать многократно, сохраняя работоспособность.

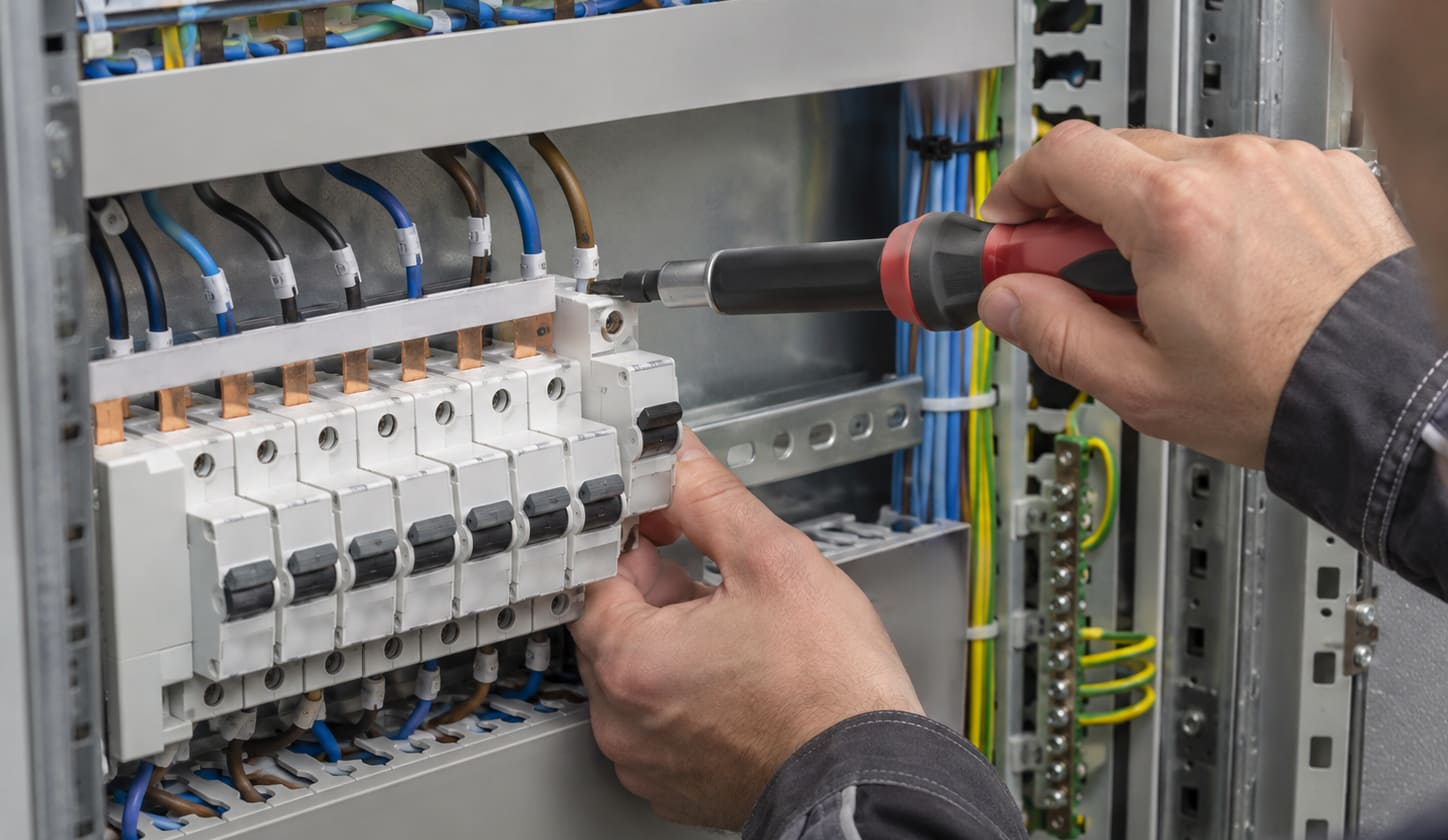

Нюансы монтажа: клеммы, шины и момент затяжки

Надежность защиты зависит, в том числе, от качества установки автоматического выключателя. Слабо затянутая клемма — причина перегрева и пожара, а чрезмерное усилие может повредить зажим или жилу провода.

Производители указывают в паспорте рекомендованный момент затяжки:

• IEK ARMAT M06N: до 5 Н·м
• EKF BA47-63N: 3 Н·м
• CHINT NXB/NB1: 2 Н·м

Эти цифры — не рейтинг «прочности», а инструкция для монтажника. Использование динамометрической отвертки при сборке щита обеспечивает надежный и безопасный контакт.

Также важно учитывать совместимость с соединительными шинами (гребенками). Все три поддерживают подключение шин типа штырь и вилка, что упрощает сборку аккуратных и надежных распределительных щитов.

Обращайте внимание на допустимые сечения для жесткого и гибкого провода — они могут отличаться. Например, EKF BA47-63N позволяет подключать гибкий провод сечением до 16 мм², а жесткий — до 25 мм².

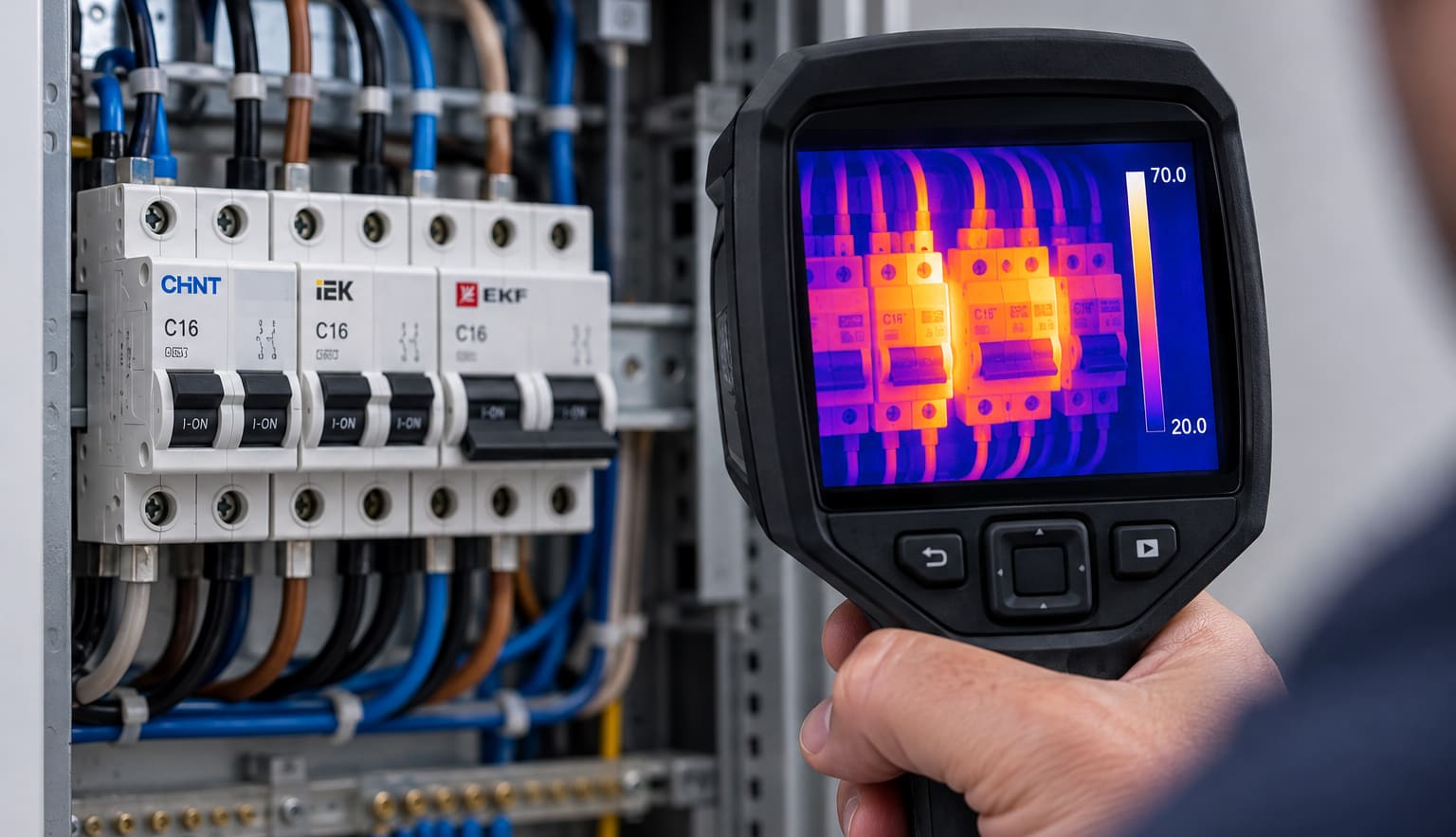

Как температура влияет на работу автомата

Номинальный ток, указанный на корпусе автомата (например, C16), действителен при определенной температуре окружающей среды (обычно +30 °C). В реальных условиях, особенно в плотно собранном щите или в жарком климате Казахстана, показатель может быть значительно выше.

Это явление называется температурным дрейфом. Тепловой расцепитель внутри автомата реагирует на суммарный нагрев. Из-за этого автомат C16 в щите при +50 °C может сработать уже при 13–14 А.

Этот фактор необходимо учитывать при проектировании. Производители приводят в документации поправочные коэффициенты. Среди рассматриваемых серий EKF BA47-63N имеет наиболее широкий заявленный диапазон рабочих температур, что является преимуществом в сложных климатических условиях.


Соответствие ПУЭ РК

Все электротехническое оборудование, используемое в Казахстане, должно соответствовать требованиям безопасности.

1. ПУЭ РК
   «Правила устройства электроустановок», утвержденные Приказом Министра энергетики РК №230, предписывают, что аппарат защиты должен обеспечивать автоматическое отключение питания за нормированное время при возникновении короткого замыкания. Выбор отключающей способности напрямую зависит от выполнения этого требования.
2. ТР ТС 004/2011
   Технический регламент Таможенного союза «О безопасности низковольтного оборудования» подтверждает, что продукция прошла испытания и безопасна для использования. Наличие сертификата ЕАЭС — обязательное условие для легальной продажи.

Чтобы гарантировать подлинность и соответствие автоматов, приобретайте их у официальных поставщиков. Наша компания является официальным дистрибьютором, что подтверждается соответствующими сертификатами.

Вся продукция имеет необходимую документацию и QR-коды для проверки подлинности.

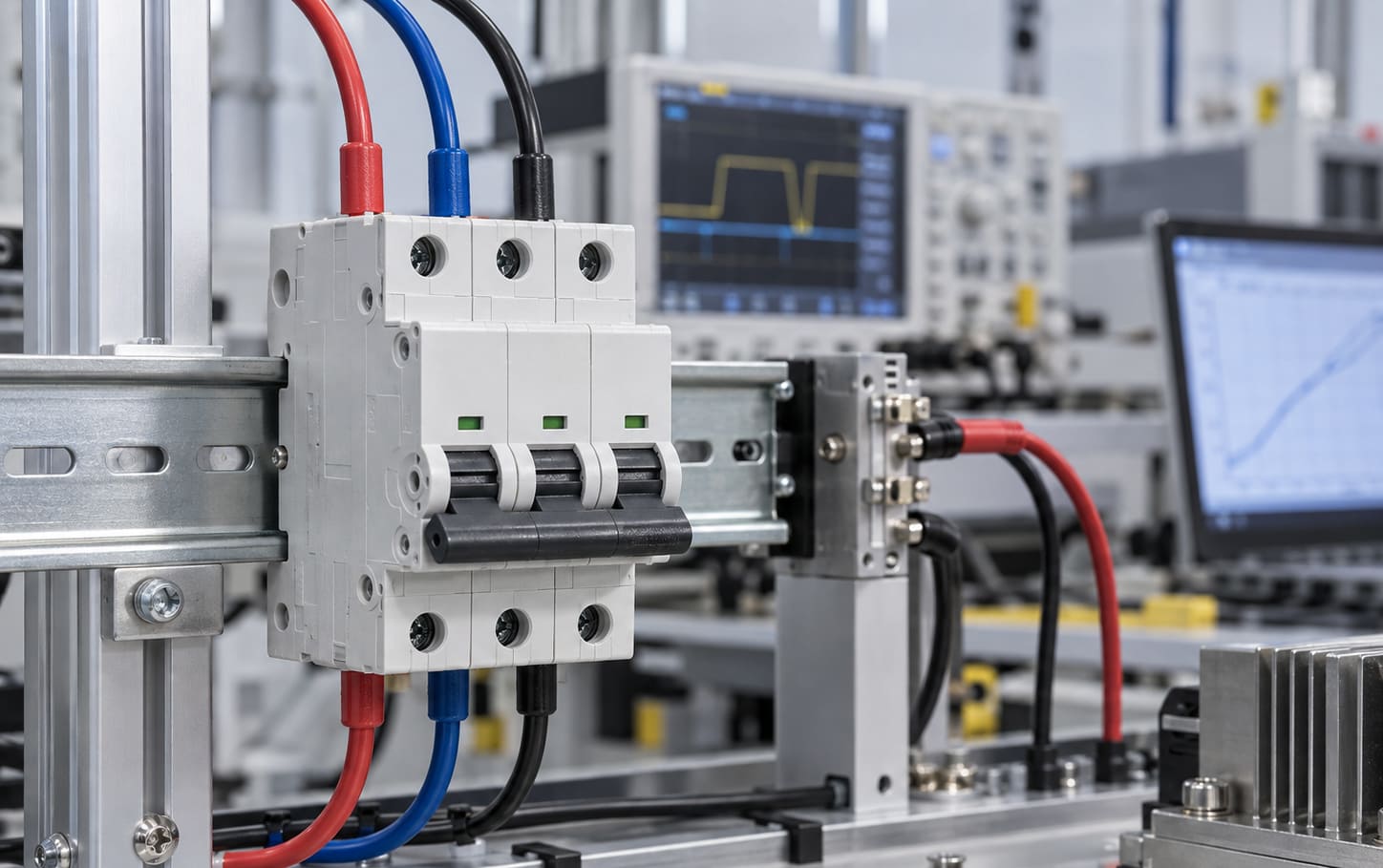

Что показали независимые тесты на Habr

В 2024 году на платформе Habr было опубликовано независимое тестирование популярных автоматических выключателей. В ходе испытаний IEK ARMAT показала стабильные и предсказуемые результаты, соответствующие заявленным характеристикам. В то же время у нескольких образцов Чинт NB1-63 из тестовой выборки были выявлены отклонения в работе теплового расцепителя.

Важно понимать, что такие тесты не являются полноценной лабораторной сертификацией. Результаты относятся к конкретным образцам из конкретных партий.

Тем не менее, они показывают, что даже у ведущих производителей возможны отклонения, и подчеркивают важность покупки оборудования из проверенных источников.


Ответы на частые вопросы

• Можно ли смешивать Чинт, Иек и ЕКФ в одном щите?
  Технически это допустимо, если характеристики аппаратов соответствуют требованиям линии. Однако использование одной серии упрощает монтаж с помощью соединительных шин и подключение дополнительных модулей (контактов, расцепителей).
• Хватит ли 4.5 кА для частного дома?
  Это зависит от расположения дома относительно трансформаторной подстанции. Если подстанция находится близко, ожидаемый ток КЗ может превысить 4.5 кА. В таких случаях ПУЭ РК требует установки аппаратов с Icn 6 или выше для обеспечения безопасности.
• Как отличить оригинальный Чинт от подделки?
  Проверяйте наличие голограммы на корпусе, четкость лазерной маркировки и покупайте продукцию только у официальных поставщиков. Наша компания является таким поставщиком в Республике Казахстан и гарантирует оригинальность всей продукции.
