Кабель КГ: расшифровка, применение и виды

Заказчики компании «220VOLT» регулярно задают вопросы о товарах, которые приобретают, чтобы удостовериться: они берут то, что им нужно. Рассказываем в этой статье об одном из товаров, вызывающих больше всего расспросов: для чего и где используется кабель КГ.

Описание

Как расшифровать наименование кабеля КГ? Это несложно: гибкий кабель. Кабельная продукция с такой маркировкой характеризуется широкой сферой применения и немалой популярностью.

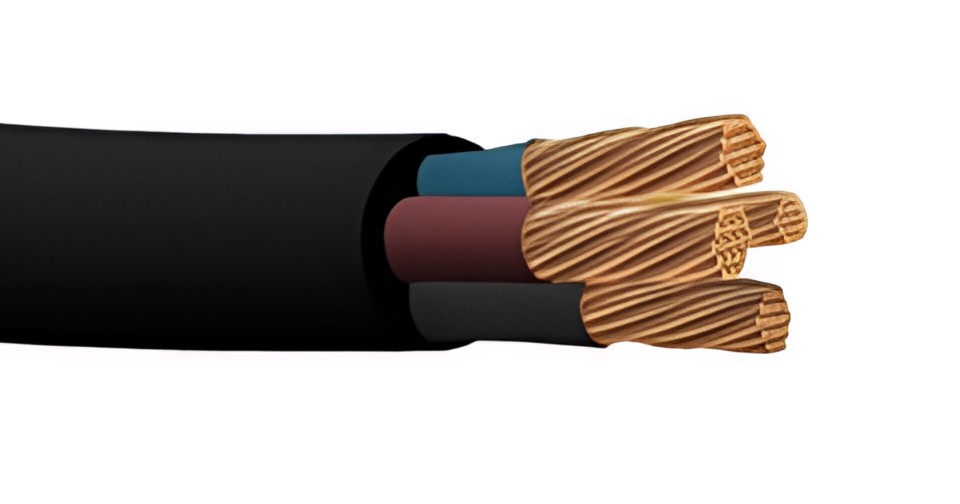

Изделия имеют круглое в сечении исполнение, в основе их конструкции — 1-5 токопроводящих жил сечением от 0,5 до 240 мм2. Жилы изготавливаются из скрученных медных проволок 5 класса гибкости. Изоляция — трехкомпонентная:

• Первый слой изоляции стандартно выполняется из синтетической пленки специального назначения ПЭТ-Э. Она выполняет роль прокладочного материала, не дающего токопроводящей жиле склеиться с основной изоляцией. Такая же пленка отделяет изоляцию жил от общекабельного изоляционного покрова, что исключает их слипание.
• Жильная изоляция обычно выполнена из хладостойкой резины марки РТИ-1-ХЛ либо специальной РТИ-1. В состав этих материалов входят натуральные и бутадиеновые каучуки, придающие кабелям повышенную гибкость (отсюда название) и обеспечивающие им защиту от УФ-излучения.
• Общая изоляция кабеля выполняется из типовой или хладостойкой шланг-резины, РШТ-2 или РШТМ-2-ХЛ. Для одножильных вариантов используется также РТИШ-ХЛ.

Цветовая маркировка стандартная: нейтраль помечается голубым цветом, ноль при отсутствии нейтрали (либо же заземление) — желто-зеленым, фаза — черным, коричневым.

Применение

Кабельная продукция данного типа незаменима:

• при подключении к электросетям передвижного оборудования, устройств или механизмов (подъемно-грузовая техника, сварочные аппараты, прочие инструменты);
• когда требуется повышенная маневренность рабочего электрооборудования;
• при невозможности подключить какие-либо электроустановки к стационарной сети — например, когда работы проводятся на открытом воздухе.

Какой бывает кабель КГ по характеристикам? В целом эта кабельная продукция универсальна. Провода успешно применяются при подключении техники и приборов к электросетям в различных условиях. Чаще всего они используются как сварочные кабели (на рынке представлено не менее 7 типов подобной продукции, различающихся размером сечения и количеством жил). Но также пригодны для подключения электрооборудования к сетям постоянного или переменного тока, напряжением до 660 В или 380 В (частота до 400 Гц) соответственно.

Прокладка кабеля КГ осуществляется следующими способами:

1. Открытый — при снижении риска передавливания, чрезмерного перегиба и прочих механических повреждений изделия. Если на территории предполагается скопление людей, то используется подвешивание кабеля на высоте, указанной в правилах устройства электроустановок (ПУЭ). В целом метод распространен благодаря гибкости изделий, возможности реализовывать с их помощью мобильную работу с электрическими устройствами.
2. По воздуху кабели прокладывают, подвешивая на эстакадах или специальных тросах. Принцип подвешивания просчитывается так, чтобы исключить случайный обрыв кабеля при передвижении и манипуляциях людей или рабочих механизмов.
3. На лотках. Способ традиционно применяется в зонах, где повышен уровень влажности, интенсивно перемещается различная техника либо зафиксирована агрессивная химическая среда. Обычно это склады или производственные помещения. Кабели укладывают одним слоем по всей ширине (но с промежутками) в лотки. Лотки — при возможности и наличии производственной необходимости — устанавливают на перекрытиях цехов и доступных поверхностях.
4. В трубе (диаметром больше диаметра кабеля минимум в 2-2,5 раза), на открытых участках, с гарантией защиты стыков от влаги и пыли. Трубы используются как защитный корпус для кабелей, устраняя риск механических, атмосферных, химических повреждений. Материал труб — керамика, сталь, асбестоцемент, ПВХ либо ПНД. Зоны вывода проводов заделывают смоляной лентой, термоусадочным материалом или спецпряжей, а стыки труб уплотняют и герметизируют соединительными гермомуфтами.

Метод прокладки в земле (траншейным монтажом) не используется из-за мягкости резиновой защитной оболочки кабелей, т. е. отсутствия в конструкции элементов надежной защиты. Велик риск перебоев в энергоснабжении: изделия могут быть легко повреждены строительным мусором, кусками твердого грунта и пр.

Принцип выбора

Подбирают модель кабеля, исходя из токовых характеристик подключаемых устройств: выше сила тока — больше сечение провода. При этом несложно подобрать кабельную продукцию для различных климатических условий эксплуатации: арктических, умеренных, тропических широт. В РФ стандартно применяются изделия типовых климатических исполнений. При температуре жилы, проводящей ток, до 75 °С эксплуатировать кабели можно в диапазоне температур -40… 50 °С. Срок эксплуатации обычно составляет 4 года.

Таким образом, если свести характеристики гибких кабелей (КГ) в таблицу, она будет выглядеть так:

Из аналогов изделий этого типа специалисты выделяют зарубежный H07RN-F, а также кабельную продукцию отечественного производства КГН, КПГС, КПГ, КГтп. Последний вариант, с термоэластопластовой оболочкой и изоляцией, — более дешевый аналог.
